Dvodelna loptasta slavina — G navoj
Proizvodi od čelika · Loptaste slavine
Dvodelne loptaste slavine sa
Dvodelne loptaste slavine sa
unutrašnjim navojem.
Dvodelne loptaste slavine sa unutrašnjim G ili NPT navojem. Konstrukcija po sistemu „anty blow“ — vreteno ne može da ispadne pri radnim ili havarijskim uslovima, montaža iz unutrašnjosti kućišta. Nazivni otvori R 3/8″ – 2″, nazivni pritisci PN 16 / 25 / 40 / 63 (PN 100, 160 i Class 150–1500 na zahtev).
Čelik
Konstrukcija „anty blow“,
PTFE zaptivanje, 200°C max.
Konstrukciono rešenje po sistemu „anty blow“ ne dozvoljava da vreteno ispadne iz slavine pri radnim ili havarijskim uslovima — montaža vretena se izvodi iz unutrašnjosti kućišta. Standardno se izrađuju od ugljeničnog ili nerđajućeg čelika sa unutrašnjim G ili NPT navojem.
DN3/8″ – 2″Unutrašnji navoj G ili NPT
PN16 / 25 / 40 / 63PN 100, 160 i Class 150–1500 na zahtev
MaterijalC-čelik · INOX1.0619 / 1.1151 ili 1.4581 / 1.4571
PTFEdo 200°CStandardno zaptivanje
| Konstrukcija | Dvodelno kućište, sistem „anty blow“ (vreteno ne ispada) — montaža iz unutrašnjosti kućišta |
|---|---|
| Nazivni otvori | R 3/8″ ÷ 2″ (G ili NPT) |
| Nazivni pritisci | Standardno PN 16, 25, 40, 63 — PN 100, 160 i Class 150, 300, 600, 800, 900, 1500 na zahtev kupca |
| Priključne mere — G navoj | EN 10266-1 (unutrašnji G navoj) · po narudžbi metrički navoj |
| Priključne mere — NPT navoj | ASME B1.20.1 |
| Materijal kućišta — C-čelik | W.Nr. 1.0619 · W.Nr. 1.1151 |
| Materijal kućišta — INOX | W.Nr. 1.4581 · 1.4571 · 1.4552 · 1.4541 · 1.4408 · 1.4301 (drugi materijali na upit) |
| Zaptivanje | Standardno PTFE (teflon) — za PN 100 i 160 PTFE obložen metalom |
| Radna temperatura | Max. 200 °C (ograničeno primenom PTFE) |
| Ispitivanje | Hidraulički pritisak i zaptivnost prema EN 12266-1 |
| Primena | Široka oblast — neagresivni i agresivni fluidi (uz konsultaciju sa proizvođačem) |
Sastavni delovi, dimenzije i
oblast primene.
Tabovi sadrže šemu konstrukcije, sastavne delove i materijale (za izvedbe sa G i NPT navojem), dimenzionalne tabele po DN i P-T dijagram primene za PTFE zaptivanje.
Tabela 2 / 5 — Sastavni delovi i materijali
| Poz. | Naziv | DLS – NG.Č / DLS – NNPT.Č | DLS – NG.K / DLS – NNPT.K |
|---|---|---|---|
| 1 | Kućište | 1.0619 (1.1151) | 1.4581 (1.4571) |
| 2 | Priključak | 1.0619 (1.1151) | 1.4581 (1.4571) |
| 3 | Kugla | 1.4057 | 1.4571 |
| 4 | Vreteno | 1.4057 | 1.4571 |
| 5 | Sedište | PTFE + staklo | PTFE + staklo |
| 6 | Zaptivni prsten | PTFE | PTFE |
| 7 | O-prsten | FPM | FPM |
| 8 | Pritisni prsten | 1.4057 | 1.4571 |
| 9 | Čivija | 1.4057 | 1.4057 |
| 10 | Tanjirasta opruga | 1.0970 | 1.0970 |
| 11 | Ručica | 1.0038 | 1.0038 |
| 12 | Navrtka | 5.6 | 1.4571 |
Ključni parametri
- KonstrukcijaDvodelna · „anty blow“
- DN3/8″ – 2″
- PN16 / 25 / 40 / 63
- NavojG (EN 10266-1) · NPT (ASME B1.20.1)
- MaterijalC-čelik · INOX
- ZaptivanjePTFE — do 200°C
Tabela 1 / 4 — Tip i broj za narudžbinu
| Tip | Navoj | Broj za narudžbinu |
|---|---|---|
| DLS – NG.Č | Unutrašnji G navoj — C-čelik | 2.205 |
| DLS – NG.K | Unutrašnji G navoj — INOX | 2.206 |
| DLS – NNPT.Č | Unutrašnji NPT navoj — C-čelik | 2.307 |
| DLS – NNPT.K | Unutrašnji NPT navoj — INOX | 2.308 |
Tabela 2 / 5 — Sastavni delovi i materijali
| Poz. | Naziv | DLS – NG.Č / DLS – NNPT.Č | DLS – NG.K / DLS – NNPT.K |
|---|---|---|---|
| 1 | Kućište | 1.0619 (1.1151) | 1.4581 (1.4571) |
| 2 | Priključak | 1.0619 (1.1151) | 1.4581 (1.4571) |
| 3 | Kugla | 1.4057 | 1.4571 |
| 4 | Vreteno | 1.4057 | 1.4571 |
| 5 | Sedište | PTFE + staklo | PTFE + staklo |
| 6 | Zaptivni prsten | PTFE | PTFE |
| 7 | O-prsten | FPM | FPM |
| 8 | Pritisni prsten | 1.4057 | 1.4571 |
| 9 | Čivija | 1.4057 | 1.4057 |
| 10 | Tanjirasta opruga | 1.0970 | 1.0970 |
| 11 | Ručica | 1.0038 | 1.0038 |
| 12 | Navrtka | 5.6 | 1.4571 |

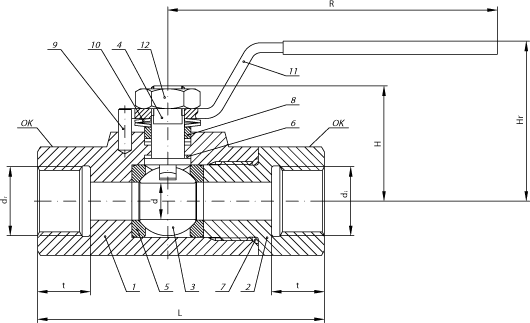

Tabela 3 — Dimenzije: DLS – NG.Č / DLS – NG.K
| DN | PN | Ugradne mere (mm) | Priključne mere | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L | H | Hr | R | t (mm) | OK (mm) | d (mm) | d₁ | ||
| 3/8″ | 16 · 25 · 40 · 63 · 100 · 160 | 78 | 32 | 48 | 100 | 11,5 | 27 | 8,5 | G 3/8″ |
| 1/2″ | 16 · 25 · 40 · 63 · 100 · 160 | 87 | 35 | 50 | 100 | 16 | 30 | 11 | G 1/2″ |
| 3/4″ | 16 · 25 · 40 · 63 · 100 · 160 | 93 | 37 | 52 | 100 | 16 | 36 | 14 | G 3/4″ |
| 1″ | 16 · 25 · 40 · 63 · 100 · 160 | 108 | 47 | 65 | 125 | 18 | 41 | 18 | G 1″ |
| 1 1/4″ | 16 · 25 · 40 · 63 · 100 · 160 | 130 | 54 | 70 | 125 | 20 | 55 | 25 | G 1 1/4″ |
| 1 1/2″ | 16 · 25 · 40 · 63 · 100 · 160 | 160 | 63 | 80 | 160 | 22 | 65 | 28 | G 1 1/2″ |
| 2″ | 16 · 25 · 40 · 63 · 100 · 160 | 150 | 75 | 90 | 175 | 24 | 80 | 38 | G 2″ |

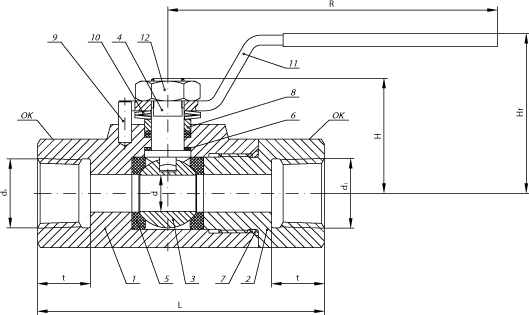

Tabela 6 — Dimenzije: DLS – NNPT.Č / DLS – NNPT.K
| DN | PN | Ugradne mere (mm) | Priključne mere | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L | H | Hr | R | t (mm) | OK (mm) | d (mm) | d₁ | ||
| 3/8″ | 16 · 25 · 40 · 63 · 100 · 160 | 78 | 32 | 48 | 100 | 11,5 | 27 | 8,5 | NPT 3/8″ |
| 1/2″ | 16 · 25 · 40 · 63 · 100 · 160 | 87 | 35 | 50 | 100 | 16 | 30 | 11 | NPT 1/2″ |
| 3/4″ | 16 · 25 · 40 · 63 · 100 · 160 | 93 | 37 | 52 | 100 | 16 | 36 | 14 | NPT 3/4″ |
| 1″ | 16 · 25 · 40 · 63 · 100 · 160 | 108 | 47 | 65 | 125 | 18 | 41 | 18 | NPT 1″ |
| 1 1/4″ | 16 · 25 · 40 · 63 · 100 · 160 | 130 | 54 | 70 | 125 | 20 | 55 | 25 | NPT 1 1/4″ |
| 1 1/2″ | 16 · 25 · 40 · 63 · 100 · 160 | 140 | 63 | 80 | 160 | 22 | 65 | 28 | NPT 1 1/2″ |
| 2″ | 16 · 25 · 40 · 63 · 100 · 160 | 150 | 75 | 90 | 175 | 24 | 80 | 38 | NPT 2″ |

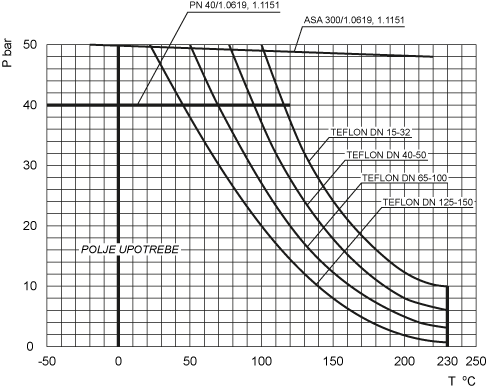

P-T dijagram za PTFE zaptivanje
Potrebni su Vam tačni tehnički podaci?
Pošaljite zahtev sa osnovnim parametrima sistema (DN, PN, navoj G ili NPT, medij, radna temperatura) i predložićemo odgovarajuću izvedbu DLS-NG ili DLS-NNPT.
Povezana rešenja iz
proizvodnog programa.
05ČelikRegulacioni ventili
Precizna regulacija protoka, pritiska i temperature.
Detaljnije

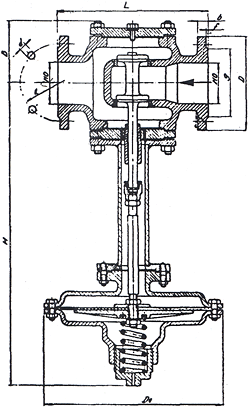

06ČelikRegulatori bez pomoćne energije
