Kompletna oprema za stabilne PP sisteme — nadzemni hidrant sa duplim ventilom, lonac za penu, mlaznice za hlađenje krova i vodenu zavesu, skretač pene, stabilne mlaznice za tešku vazdušnu penu i elektromagnetni membranski ventil EMMV-P. Namenjeno zaštiti rezervoara goriva, lako zapaljivih tečnosti i industrijskih objekata.
Čelik
Sistem obuhvata 8 podsklopova — od priključka na vodovodnu mrežu (nadzemni hidrant) preko opreme za rezervoare goriva (lonac za penu, skretač, stabilne mlaznice za tešku penu) do hidrauličkih komponenti za hlađenje (krovne i vodena zavesa) i upravljanja (EMMV).
| Nadzemni hidrant | Tri dela (kućište, telo, poklopac) · nepovratni ventil sa kuglom · zaporni i automatski drenažni ventil · 2× DN80 + 1× DN100 vatrogasni priključci · lomljiva prirubnica · aksijalni kuglični ležaj · dupli ventil (bez potrebe za zapornim ventilom ispred) |
|---|---|

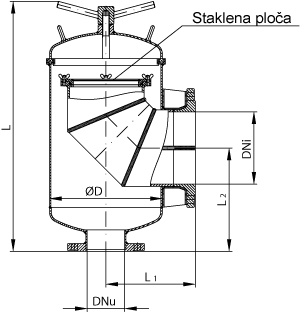

| Lonac za penu | L4 · L8 · L12/16 — uvođenje vazdušne pene u rezervoar · staklena ploča za probni rad · prirubnički spoj DNu 80–150 / DNi 125–250 |

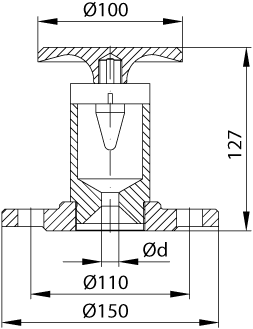

| Mlaznica za hlađenje krova | Mesing · DN40 PN10 prirubnica · konični mlaz pod uglom 150° · min. 0,6 l/min · m² krova |

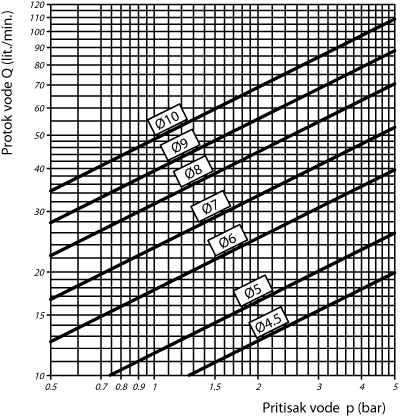

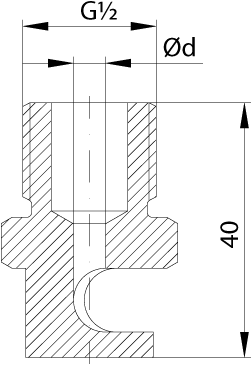

| Mlaznica za vodenu zavesu | Mesing niklovan · G1/2″ · ugao polivanja 160° · min. 1,2 l/min · m² omotača rezervoara |

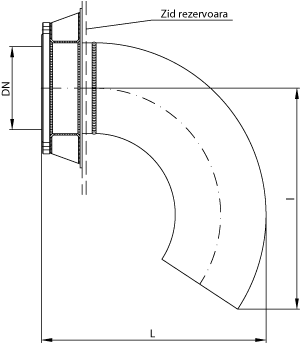

| Skretač pene | SK 4 · SK 8 · SK 12 — usporava tok pene povećanjem preseka, skreće je prema zidu rezervoara · za fiksne i plivajuće krovove |

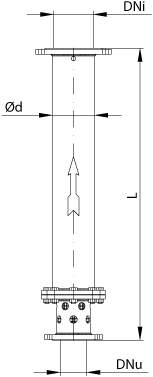

| Stabilne mlaznice za tešku vazdušnu penu | MS 4 · MS 8 · MS 12 · MS 16 — 400 do 2000 l/min · min. pritisak 5 bar · 3,5 % penila, broj penušanja 6,5–8 |

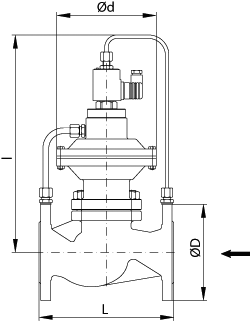

| Elektromagnetni membranski ventil EMMV-P | PN 16 · DN 40–150 · prirubnice · pod naponom otvoren („EMMV-PZ“ pod naponom zatvoren na zahtev) · pobudni napon 220 V / 50 Hz (12/24/48 V DC ili 24 V AC opciono) · IP54 / IP65 / Ex zaštita · maks. radni pritisak 12 bar · maks. učestanost 4/min |
| Materijali EMMV-P | Kućište: sivi liv · ugljenični ili nerđajući čelik · vreteno i pečurka: INOX · membrana: NBR |
Tabovi su organizovani po funkciji: konstrukcioni prikazi svih podsistema, sastavni delovi i materijali (nadzemni hidrant + EMMV), kompletne dimenzionalne tabele i hidrauličke karakteristike mlaznica.

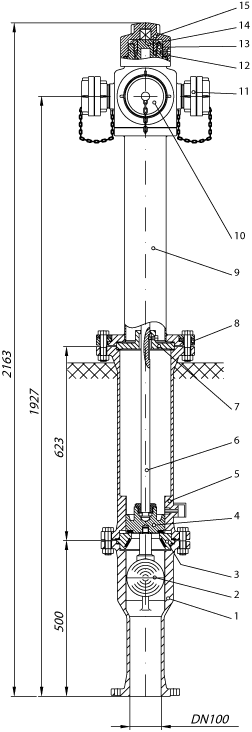

Hidrant je sastavljen iz tri dela: kućište (poz. 1), telo (poz. 2) i poklopac (poz. 9). U kućištu se nalazi nepovratni ventil sa kuglom, u telu zaporni ventil i automatski drenažni ventil, na poklopcu dva priključka DN80 i jedan DN100. Nadzemni i podzemni deo spaja lomljiva prirubnica (poz. 8) — pri udaru se lomi i štiti nadzemni deo. Aksijalni kuglični ležaj umanjuje obrtni moment otvaranja/zatvaranja.
| Poz. | Naziv dela | Materijal |
|---|---|---|
| 1 | Kućište hidranta | SL 250 (sivi liv) |
| 2 | Kugla nepovratnog ventila | Polipropilen |
| 3 | Sedište | W.Nr. 1.4301 |
| 4 | Pečurka | W.Nr. 1.4301 |
| 5 | Telo hidranta | W.Nr. 1.4301 |
| 6 | Vreteno | W.Nr. 1.4301 |
| 7 | Vođica | SL 250 |
| 8 | Dvodelna (lomljiva) prirubnica | SL 250 |
| 9 | Poklopac hidranta | W.Nr. 1.4301 |
| 10 | Navojna spojnica | 110 PN Al |
| 11 | Navojna spojnica 75 PN | Al |
| 12 | Aksijalni kuglični ležaj | 51110 |
| 13 | Kućište ležaja | W.Nr. 1.0619 |
| 14 | Navojna čaura | CuZn37Pb |
| 15 | Kapa | Al |
Koriste se za zaštitu nadzemnih rezervoara goriva i lako zapaljivih tečnosti (nafta i derivati, zapaljivi materijali u hemijskoj industriji) i prihvatnih bazena. Stvaraju tešku vazdušnu penu od smeše vode i 3,5 % penila. Broj penušanja: 6,5 do 8. Minimalni pritisak pred mlaznicom: 5 bar. Penilo: proteinske ili sintetičke osnove.
EMMV-P (PN 16 bara) sa prirubnicama. Pod naponom je otvoren; izvedba „pod naponom zatvoren“ (EMMV-PZ) na poseban zahtev. Princip rada: dovođenjem pobudnog napona elektromagnet odvazdušuje prostor iznad membrane, radni fluid pod pritiskom popunjava prostor ispod membrane i otvara ventil. Aktiviranje je moguće i ručnim odvazdušenjem priključkom na elektromagnetu.
| Poz. | Naziv dela | Materijal |
|---|---|---|
| 1 | Kućište hidranta | SL 250 (sivi liv) |
| 2 | Kugla nepovratnog ventila | Polipropilen |
| 3 | Sedište | W.Nr. 1.4301 |
| 4 | Pečurka | W.Nr. 1.4301 |
| 5 | Telo hidranta | W.Nr. 1.4301 |
| 6 | Vreteno | W.Nr. 1.4301 |
| 7 | Vođica | SL 250 |
| 8 | Dvodelna (lomljiva) prirubnica | SL 250 |
| 9 | Poklopac hidranta | W.Nr. 1.4301 |
| 10 | Navojna spojnica | 110 PN Al |
| 11 | Navojna spojnica 75 PN | Al |
| 12 | Aksijalni kuglični ležaj | 51110 |
| 13 | Kućište ležaja | W.Nr. 1.0619 |
| 14 | Navojna čaura | CuZn37Pb |
| 15 | Kapa | Al |
| Ø d (mm) | L (mm) | SMV |
|---|---|---|
| 7 | 39 | 26.1 |
| 9 | 41 | 26.2 |
| 10 | 44 | 26.3 |
| 11 | 44 | 26.4 |
| Materijal kućišta | Sivi liv · ugljenični čelik · nerđajući čelik (W.Nr. po zahtevu) |
|---|---|
| Materijal vretena i pečurke | Nerđajući čelik |
| Membrana | NBR |
| Pobudni napon (standard) | 220 V · 50 Hz (dozvoljeno odstupanje ±10 %) |
| Pobudni napon (opciono) | DC: 12 V · 24 V · 48 V · AC: 24 V / 50 Hz |
| Stepen el. zaštite | IP54 (standard) · IP65 i Ex zaštita na poseban zahtev |
| Učestanost uključivanja | Max. 4 / min — predviđen za trajni pogon |
| Maks. radni pritisak | 12 bar |
| Min. razlika pritiska (ulaz – izlaz) | 0,5 bar (za otvaranje ventila) |
| Maks. temp. medija | 363 K (90 °C) |
| Maks. temp. okoline | 323 K (50 °C) |
| Ispitivanje na čvrstoću | Vodom, pritisak 24 bar |
| Ispitivanje na nepropustnost | Vazduhom, pritisak 6 bar |
| Uverenje | Fabričko ispitivanje za svaki ventil |
| Oznaka veličine | Težina (kg) | L | L₁ | L₂ | Ø D | DNu | DNi |
|---|---|---|---|---|---|---|---|
| L4 | 45 | 716 | 250 | 236 | 323 | 80 | 125 |
| L8 | 52 | 716 | 256 | 296 | 323 | 100 | 200 |
| L12/16 | 75 | 970 | 300 | 360 | 400 | 150 | 250 |
| Oznaka veličine | Težina (kg) | L | I | DN |
|---|---|---|---|---|
| SK 4 | 5 | 375 | 307 | 125 |
| SK 8 | 12 | 552 | 511 | 200 |
| SK 12 | 18 | 675 | 665 | 250 |
| Tip | Kapacitet mlaznice pri pritisku na ulazu | Dimenzije (mm) | Težina (kg) | ||||
|---|---|---|---|---|---|---|---|
| 5 bara | 8 bara | L | Ø d | DNu | DNi | ||
| MS 4 | 400 l/min | 500 l/min | 800 | 88,9 | 50 | 80 | 15 |
| MS 8 | 800 l/min | 1000 l/min | 1045 | 114 | 80 | 100 | 25 |
| MS 12 | 1200 l/min | 1500 l/min | 1100 | 159 | 100 | 150 | 32 |
| MS 16 | 1600 l/min | 2000 l/min | 1100 | 159 | 100 | 150 | 35 |
| DN | L | Ø D | Ø d | l |
|---|---|---|---|---|
| 40 | 200 | 150 | 150 | 345 |
| 50 | 230 | 165 | 170 | 356 |
| 65 | 290 | 185 | 190 | 395 |
| 80 | 310 | 200 | 200 | 420 |
| 100 | 350 | 220 | 255 | 470 |
| 150 | 480 | 285 | 324 | 550 |

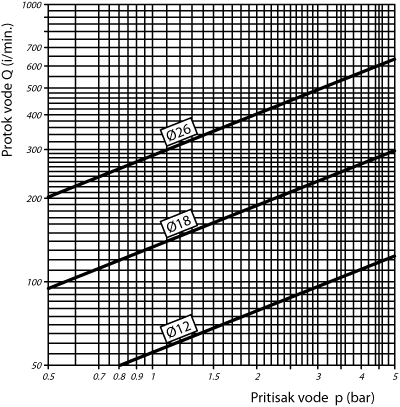

Prečnik izlaznog otvora mlaznice određuje se prema prečniku rezervoara i pritisku vode. Prečnik otvora se odabira prema dijagramu i naznačava pri narudžbi. Za efikasno hlađenje krova rezervoara potrebno je min. 0,6 l/min · m² vode.
Prečnik otvora mlaznice se odabira prema dijagramu i naznačava pri narudžbi. Potreban broj mlaznica se izračunava prema dovodnom cevovodu, pritisku i protoku kroz mlaznicu. Mlaznice se koncentrično raspoređuju oko omotača rezervoara. Za hlađenje omotača potrebno je min. 1,2 l/min · m².
Pošaljite podatke o objektu (rezervoar, prečnik, vrsta krova, vrsta tečnosti) i tražene parametre PP sistema — predložićemo kombinaciju hidranta, lonca za penu, skretača, MS mlaznica i EMMV-P ventila.
05ČelikPrecizna regulacija protoka, pritiska i temperature.
Detaljnije
06ČelikReducir ventili za stabilan izlazni pritisak (RV-GG / RV-ČG / RV-GK / RV-ČK).
Detaljnije
07ČelikSigurno transportovanje agresivnih i hemijskih medija.
Detaljnije01ČelikRobustna dvodelna konstrukcija za zaporne primene u procesnim sistemima.
Detaljnije02ČelikTrodelna konstrukcija za servis i lakšu demontažu.
Detaljnije03ČelikPregled dvodelnih i trodelnih izvedbi sa standardima i opsegom primene.
DetaljnijePošaljite vrstu objekta (rezervoar, hidrantska mreža, industrijski pogon), parametre zaštite (površina krova/omotača, vrsta tečnosti) i potrebne komponente (hidrant · lonac · skretač · mlaznice · EMMV). Predložićemo odgovarajuću kombinaciju sa kapacitetima i dimenzijama.
