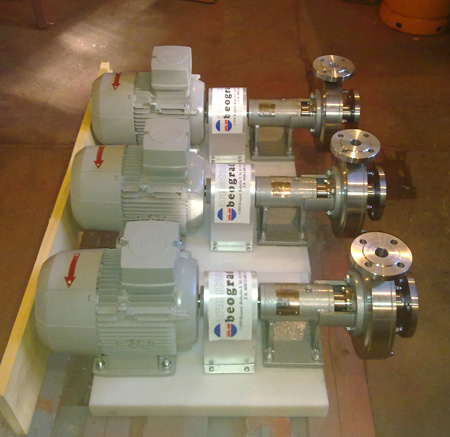

Centrifugalna hemijska pumpa — sklop
Steel products
Centrifugalne hemijske
Centrifugalne hemijske
pumpe — INOX.
Centrifugalne pumpe namenjene transportu agresivnih tečnosti — baza, kiselina, rastvora soli i ostalih hemijski zahtevnih medijuma. Svi delovi koji dolaze ili mogu doći u dodir sa transportnim fluidom izrađeni su od W.Nr. 1.4581 ili W.Nr. 1.4571. Pet osnovnih izvedbi (CHP-11 do CHP-13-2) sa prirubničkim ili navojnim priključkom.
Steel
Hemijski otporne pumpe za
agresivne tečnosti.
Namenjene su transportu agresivnih tečnosti — baza, kiselina, rastvora soli i drugih hemijski zahtevnih medija. Standardna izvođenja sa prirubničkim („P“) ili Rd-navojnim („N“) priključkom; elektromotor IP54 ili u protiveksplozivnoj zaštiti Exe IIA T3 (ili drugoj po zahtevu).
TipCHP-11 – CHP-13-25 izvedbi
DN20 – 32Usis i potis
Q max6,3 m³/hCHP-13-1 i CHP-13-2
H max0,32 MPaCHP-13-1
| Namena | Transport baza, kiselina, rastvora soli i drugih agresivnih tečnosti |
|---|---|
| Materijal delova u kontaktu sa fluidom | W.Nr. 1.4581 ili W.Nr. 1.4571 (CrNiMo INOX) — radno kolo, kućište i ostali elementi |
| Tip priključka | „P“ = prirubnice prema EN 1092-1 · „N“ = Rd-navoj prema EN 10266-1 |
| Tip rotora | Otvoren (CHP-13-1 · CHP-13-2) ili zatvoren (CHP-11 · CHP-12 · CHP-13) |
| Elektromotor | Standardno IP54 · opciono Exe IIA T3 ili druga protiveksplozivna zaštita po zahtevu |
| Mehanički zaptivač | Sa ili bez dodatnog hlađenja (zaptivanje broj — npr. N3) |
| Rezervni delovi | 4 kompleta: I (1 mehanički + 9 ostalih zaptivača) · II (5 mehaničkih + 13 ostalih) · III (komplet I + vratilo + rotor + navrtke) · IV (komplet II + rotor + navrtka) |
| Dijagrami protoka i napora | Ispitani vodom — za druge medije konsultovati proizvođača |
| Primer naručivanja | npr. CHP-42.N3 — pumpa sa navojnim priključcima, bez dodatnog hlađenja mehaničkog zaptivača |
Konstrukcija, tipovi i
dimenzije CHP pumpi.
Tabovi sadrže fotografiju i standardna izvođenja, materijalni pregled po pozicijama, tipsku tabelu (DN, priključci, rotor) i kompletnu dimenzionalnu tabelu sa karakteristikama (H, Q, elektromotor, A–L₂, ØJ).
Key parameters
- TypeCHP-11 – CHP-13-2
- DN20 – 32 (usis · potis)
- Q2 – 6,3 m³/h
- H0,15 – 0,32 MPa
- Elektromotor1 – 2,2 kW · 2770 – 2830 o/min
- MaterialW.Nr. 1.4581 · W.Nr. 1.4571

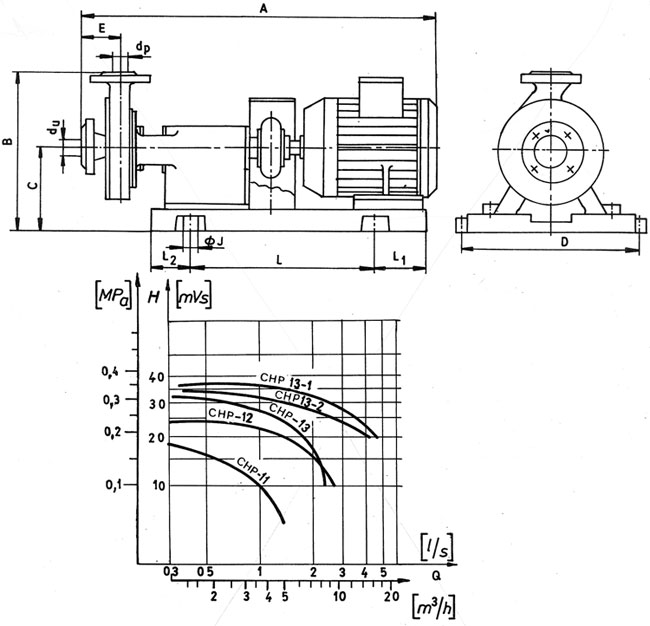

Pregled standardnih izvođenja
Materijal izrade
Radno kolo, kućište i ostali elementi pumpe — svi delovi sa kojima transportni fluid dolazi ili može doći u dodir — izrađeni su od W.Nr. 1.4581 ili W.Nr. 1.4571. Ovi CrNiMo nerđajući čelici su otporni na baze, kiseline, rastvore soli i druge agresivne medije.
| Radno kolo (rotor) | W.Nr. 1.4581 ili 1.4571 — otvoreni (CHP-13-1, CHP-13-2) ili zatvoreni tip |
|---|---|
| Kućište | W.Nr. 1.4581 ili 1.4571 |
| Vratilo, navrtke, ostali delovi u kontaktu sa fluidom | W.Nr. 1.4581 ili 1.4571 |
| Tip priključka | „P“ = prirubnica prema EN 1092-1 · „N“ = Rd-navoj prema EN 10266-1 |
| Mehanički zaptivač | Standardno bez dodatnog hlađenja (oznaka N3) · dodatno hlađenje na zahtev |
| Elektromotor | Mehanička zaštita IP54 (standard) · protiveksplozivna zaštita Exe IIA T3 ili druga po zahtevu |
Kompleti rezervnih delova I – IV
| Komplet | Sadržaj | Namena |
|---|---|---|
| Komplet I | 1 mehanički zaptivač · 9 ostalih zaptivača (koji ulaze u radno kolo) | Osnovni komplet za jednu pumpu |
| Komplet II | 5 mehaničkih zaptivača · 13 ostalih zaptivača | Prošireni komplet — za pogone sa više pumpi |
| Komplet III | Komplet I + vratilo + navrtka za pritezanje vratila + rotor + navrtka za pričvršćivanje rotora | Komplet sa rotacionim delom |
| Komplet IV | Komplet II + rotor + navrtka za pritezanje | Prošireni komplet sa rotorom — za pogone sa više pumpi |
Tabela 1 — Tipska tabela: DN, priključci i rotor
| Tip | DN | Priključak | Tip rotora | |||
|---|---|---|---|---|---|---|
| Usis | Potis | Prirubnica (P) | Navoj (N) | Otvoren | Zatvoren | |
| CHP-11 | 20 | 20 | × | × | × | |
| CHP-12 | 25 | 25 | × | × | × | |
| CHP-13 | 25 | 25 | × | × | × | |
| CHP-13-1 | 25 | 32 | × | × | ||
| CHP-13-2 | 25 | 32 | × | × | ||
Tabela 2 — Napor, protok, elektromotor i dimenzije (mere u mm)
| Tip | H (MPa) | Q (m³/h) | Elektromotor | A | B | C | D | E | L | L₁ | EN | L₂ | ØJ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P (kW) | n (o/min) | Pot | Usis | ||||||||||||
| CHP-11 | 0,15 | 2 | 1 | 2770 | 684 | 308 | 152 | 280 | 77 | 330 | 70 | 20 | 20 | 85 | 18 |
| CHP-12 | 0,20 | 5 | 1,85 | 2830 | 695 | 334 | 152 | 280 | 90 | 330 | 70 | 25 | 25 | 85 | 18 |
| CHP-13 | 0,30 | 3 | 1,85 | 2830 | 696 | 334 | 152 | 280 | 90 | 380 | 70 | 25 | 25 | 85 | 18 |
| CHP-13-1 | 0,32 | 6,3 | 2,2 | 290 | 670 | 310 | 152 | 280 | 72 | 380 | 70 | 25 | 32 | 85 | 18 |
| CHP-13-2 | 0,28 | 6,3 | 1,85 | 2830 | 670 | 310 | 152 | 280 | 72 | 380 | 70 | 25 | 32 | 85 | 18 |
H–Q karakteristike
Dijagrami protoka Q (m³/h) i napora H (MPa) dobijeni su ispitivanjem vodom. Izbor pumpe se vrši ulaskom u dijagram sa traženim Q i H, čime se određuje odgovarajući tip CHP. Za druge medijume (gustina, viskoznost) konsultovati proizvođača.
Karakteristika H–Q (ispitivanje vodom)
H (MPa)
Q (m³/h)
Do you need exact technical data?
Pošaljite upitnik za izbor pumpe sa parametrima medija (vrsta tečnosti, gustina, viskoznost, temperatura), potrebnim protokom Q i naporom H, kao i podacima o priključcima i elektromotoru.
