RV-GG / RV-ČG — sa membranom
Steel products
Regulatori bez pomoćne
Regulatori bez pomoćne
energije — reducir ventili.
Reducir ventili za paru, vodu i gasove. Primenjuju se u vodovima i postrojenjima pod pritiskom za redukciju pritiska protočnog fluida — kao samostalni elementi ili u sklopu reducir stanica. Dve grupe: RV-G (sivi liv, PN 16) i RV-Č (čelični liv, PN 40). Maksimalni reducirani pritisak 12 bar.
Steel
Reducir ventil za
paru, vodu i gasove.
Reducir ventil se sastoji iz dva elementa — regulacionog organa (kućište + pečurka) i impulsnog organa (membrana ili kompenzator). Spojena spojnom cevi različite dužine: duža varijanta se koristi za paru i medije iznad 120 °C.
DN15 – 150DN 200 u proširenom programu
PN16 / 40RV-G (sivi liv) · RV-Č (čelični liv)
P₂ max12 barReducirani pritisak
MedijiPara · voda · gasProcesni i energetski sistemi
| Tipovi | RV-GG · RV-GK (PN 16, sivi liv SL.25) · RV-ČG · RV-ČK (PN 40, W.Nr. 1.0619) |
|---|---|
| Impulsni organ | „G“ = membrana od sintetičke gume — za P₂ do 3 bar · „K“ = kompenzator W.Nr. 1.4571 — za P₂ preko 3 bar |
| Regulacioni organ | Kućište + pečurka — unutrašnji organi od nerđajućeg čelika |
| Maksimalni reducirani pritisak | 12 bar (i za PN 16 i za PN 40) |
| Spojna cev | Različite dužine — duža varijanta za paru i medije iznad 120 °C |
| Mediji | Para · voda · gasovi · komprimirani vazduh |
| Preporučeni odnos P₁/P₂ | ≤ 4 : 1 (iznad — preporučljiv difuzor odgovarajuće veličine) |
| Izbor po Kv | Kv min na 40 % hoda · Kv max na 60 % hoda ventila |
| Standardi | Prirubnice prema EN 1092 · ispitivanje na pritisak (P. prob.) prema klasi |
| Application | Vodovi i postrojenja pod pritiskom · reducir stanice · procesna i energetska industrija |
Konstrukcija, materijali,
dimenzije i P-T radne oblasti.
Tabovi sadrže konstrukcione šeme za varijante sa membranom (RV-GG / RV-ČG) i sa kompenzatorom (RV-GK / RV-ČK), kao i za regulatore izlaznog pritiska. Materijalni pregled, kompletne dimenzionalne tabele po DN i P-T radne oblasti za PN 16 i PN 40.

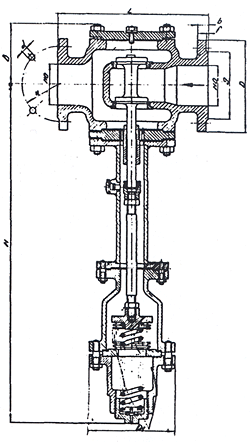

RV-GK / RV-ČK — sa kompenzatorom

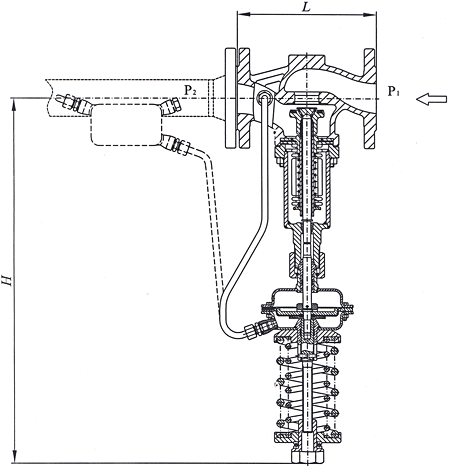

Regulatori izlaznog pritiska
Tabela 1 — Tipovi, materijali i opseg reducira pritiska
| Tip | PN | DN | Materijal kućišta | Unutr. organi | Impulsni organ | Opseg reducira pritiska (bar) |
|---|---|---|---|---|---|---|
| RV-GG | 16 | 15 – 150 | SL.25 (sivi liv) | Nerđajući čelik | Membrana od sintetičke gume | 0,05 – 3 |
| RV-GK | 16 | 15 – 150 | SL.25 (sivi liv) | Nerđajući čelik | Kompenzator W.Nr. 1.4571 | 3 – 12 |
| RV-ČG | 40 | 15 – 150 | W.Nr. 1.0619 (čelični liv) | Nerđajući čelik | Membrana od sintetičke gume | 0,05 – 3 |
| RV-ČK | 40 | 15 – 150 | W.Nr. 1.0619 (čelični liv) | Nerđajući čelik | Kompenzator W.Nr. 1.4571 | 3 – 12 |
Tabela 4 — Dimenzije: RV-GG, PN 16 (mere u mm)
| DN | L | Ø D | Ø K | Ø g | b | f | n | Ø d₀ | H | Ø D₁ |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4 | 14 | 742 | 430 |
| 20 | 150 | 105 | 75 | 58 | 16 | 2 | 4 | 14 | 747 | 430 |
| 25 | 160 | 115 | 85 | 68 | 16 | 2 | 4 | 14 | 752 | 430 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4 | 18 | 765 | 430 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 4 | 18 | 772 | 430 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 4 | 18 | 783 | 430 |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 4 | 18 | 794 | 430 |
| 80 | 320 | 200 | 160 | 138 | 22 | 3 | 8 | 18 | 801 | 430 |
| 100 | 350 | 220 | 180 | 158 | 24 | 3 | 8 | 18 | 812 | 430 |
| 125 | 400 | 250 | 210 | 188 | 26 | 3 | 8 | 18 | 842 | 430 |
| 150 | 480 | 285 | 240 | 212 | 26 | 3 | 8 | 22 | 852 | 430 |
Tabela 5 — Dimenzije: RV-ČG, PN 40 (mere u mm)
| DN | L | Ø D | Ø K | Ø g | b | f | n | Ø d₀ | H* | Ø D₁ |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4 | 14 | 742 | 430 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 4 | 14 | 747 | 430 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 4 | 14 | 752 | 430 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4 | 18 | 765 | 430 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 4 | 18 | 772 | 430 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 4 | 18 | 783 | 430 |
| 65 | 290 | 185 | 145 | 122 | 22 | 3 | 8 | 18 | 794 | 430 |
| 80 | 320 | 200 | 160 | 138 | 24 | 3 | 8 | 18 | 800 | 430 |
| 100 | 350 | 235 | 190 | 162 | 24 | 3 | 8 | 22 | 812 | 430 |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 8 | 26 | 842 | 430 |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 8 | 26 | 852 | 430 |
Tabela 6 — Dimenzije: RV-GK, PN 16 (mere u mm)
| DN | L | Ø D | Ø K | Ø g | b | f | n | Ø d₀ | H* | Ø D* |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4 | 14 | 987 | 260 |
| 20 | 150 | 105 | 75 | 58 | 16 | 2 | 4 | 14 | 992 | 260 |
| 25 | 160 | 115 | 85 | 68 | 16 | 2 | 4 | 14 | 997 | 260 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4 | 18 | 1010 | 260 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 4 | 18 | 1018 | 260 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 4 | 18 | 1028 | 260 |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 4 | 18 | 1039 | 260 |
| 80 | 320 | 200 | 160 | 138 | 22 | 3 | 8 | 18 | 1046 | 260 |
| 100 | 350 | 220 | 180 | 158 | 24 | 3 | 8 | 18 | 1057 | 260 |
| 125 | 400 | 250 | 210 | 188 | 26 | 3 | 8 | 18 | 1077 | 260 |
| 150 | 480 | 285 | 240 | 212 | 26 | 3 | 8 | 22 | 1097 | 260 |
Tabela 7 — Dimenzije: RV-ČK, PN 40 (mere u mm)
| DN | L | Ø D | Ø K | Ø g | b | f | n | Ø d₀ | H* | Ø D₁ |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4 | 14 | 987 | 260 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 4 | 14 | 992 | 260 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 4 | 14 | 997 | 260 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4 | 18 | 1010 | 260 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 4 | 18 | 1018 | 260 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 4 | 18 | 1028 | 260 |
| 65 | 290 | 185 | 145 | 122 | 22 | 3 | 8 | 18 | 1039 | 260 |
| 80 | 320 | 200 | 160 | 138 | 21 | 3 | 8 | 18 | 1046 | 260 |
| 100 | 350 | 235 | 190 | 162 | 21 | 3 | 8 | 22 | 1057 | 260 |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 8 | 26 | 1077 | 260 |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 8 | 26 | 1097 | 260 |
Tabela 8 — Kvs vrednosti i opseg izlaznog pritiska
| Nazivni otvor DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nazivni pritisak PN (bar) | 16 · 25 · 40 | |||||||||||
| Kvs (m³/h) | 3,2 | 5 | 8 | 12,5 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 340 |
| Materijal kućišta | W.Nr. 1.0619 | |||||||||||
| Opseg izlaznog pritiska (bar) | 1,5 – 4 · 2,5 – 6 · 4 – 10 | |||||||||||
Tabela 9 — Dimenzije i težine
| Nazivni otvor DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L (mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H (mm) | 540 | 540 | 540 | 605 | 605 | 605 | 640 | 640 | 680 | 680 | 720 | 720 |
| Težina cca. (kg) | 14 | 15 | 18 | 21 | 22 | 25 | 37 | 41 | 68 | 72 | 88 | 90 |
Tabela 2 — Radni pritisak po temperaturi: PN 16
Mogućnost primene reducir ventila za različite pritiske zavisi od temperature protočnog fluida. Tabela prikazuje dozvoljeni radni pritisak prema temperaturi za seriju PN 16 (P. probni = 25 bar).
| PN | P. probni (bar) | Temperatura t (°C) | 120 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|
| 16 | 25 | P. radni (bar) | 16 | 15 | 14 | 13 |
Tabela 3 — Radni pritisak po temperaturi: PN 40
| PN | P. probni (bar) | Temperatura t (°C) | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 60 | P. radni (bar) | 40 | 38 | 36 | 34 | 32 | 30 | 28 | 26 |
| 40 | 60 | Temperatura t (°C) | 400 | 410 | 425 | 430 | 435 | 440 | 445 | 450 |
| 40 | 60 | P. radni (bar) | 25 | 24 | 22 | 21 | 20 | 19 | 18 | 17 |

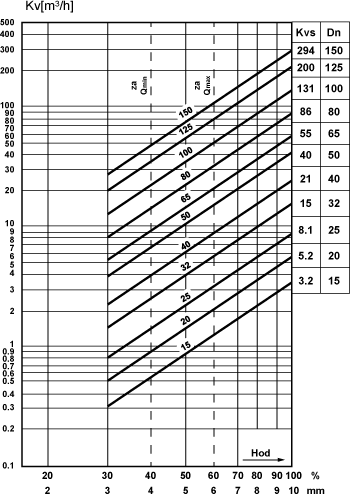

Dijagram Kv vrednosti
Do you need exact technical data?
Pošaljite vrstu fluida (voda · para · gas), protok Q, ulazni pritisak P₁ i potreban izlazni pritisak P₂, ulaznu i potrebnu izlaznu temperaturu, kao i parametre rashladnog medija — predložićemo odgovarajuću RV izvedbu.
