Regulacioni ventili za
procesnu industriju.

Name: Regulacioni ventili
Brand: KB Armature

Regulacioni ventili namenjeni su preciznoj kontroli protoka, pritiska i temperature u procesnim sistemima. Izbor ventila zavisi od medijuma, protoka, pritiska, temperature, DN, PN, KVS vrednosti i tipa regulacije.

Send a technical inquiry Download catalog ← Back to products

Key specifications

Ključni parametri za
pravilan izbor.

Materijali, nazivni pritisci, nazivni otvori i tipična polja primene — kratak pregled za brzu procenu i validan tehnički upit.

DN15 – 300Nazivni otvori

PN16 – 160EN PN / ANSI Class 150–900

KVS0.008 – 925m³/h, linearna / eq. %

Applicationdo 400°CProcess industry

Pregled ključnih specifikacija — Regulacioni ventili
Materijali	W.Nr. 1.0619 · W.Nr. 1.4581 · W.Nr. 1.4408 (drugi materijali na zahtev)
Nazivni pritisci	EN PN 16, 25, 40, 63, 100, 160 · ANSI Class 150, 300, 600, 900
Nazivni otvori	DN 15 – 300 (1/2″ – 12″)
Spoj sa cevovodom	Prirubnički · krajevi za zavarivanje
Karakteristika protoka	Linearna · ravnoprocentna · otvoreno–zatvoreno
Pribor	Ručni pogon · pozicioner · magnetni ventil · mikroprekidači · buster
Application	Process industry — agresivni i neagresivni fluidi do 400°C

Technical documentation

Skice, materijali, dimenzije i
KVS karakteristike.

Tabovi sadrže konstrukcioni prikaz regulacionog ventila i nominalne pritiske, sastavne delove (ventil, pečurka i sedište, pogoni), kompletne dimenzionalne tabele za jednosede / dvosede / trokrake izvedbe, KVS karakteristike i dijagrame radne karakteristike (linearna i ravnoprocentna). Izračunavanje Kv vrednosti vrši se prema DIN IEC 534.

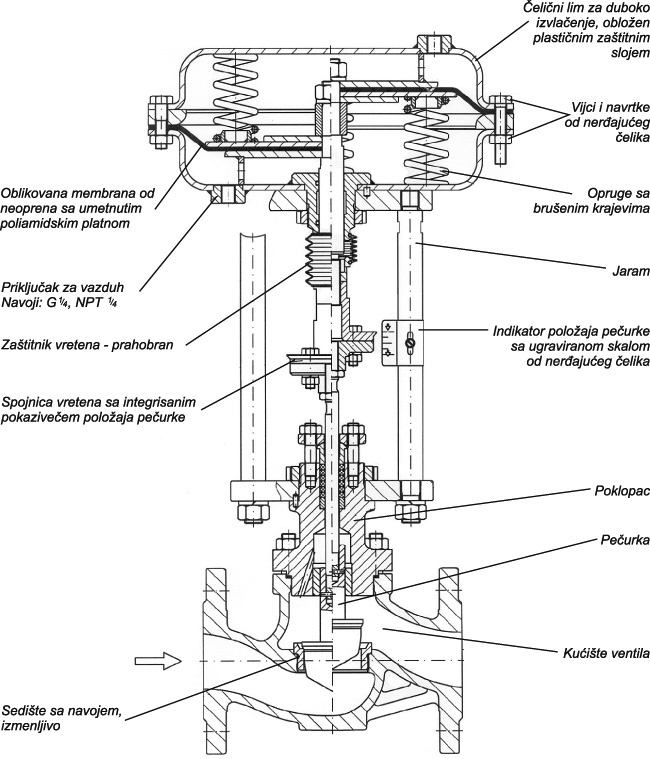

Construction view

Šematski prikaz regulacionog ventila — sklop

DN · PN · KVS Regulacioni ventil sa aktuatorom — sklop

Technical summary

Key parameters

TypeSingle-seated · double-seated · three-way
DN15 – 300 (1/2″ – 12″)
PN16 – 160 · ANSI 150–900
KVS0.008 – 925 m³/h
Characteristiclinear · equal-percentage
Actuatorpneumatic · electric · manual

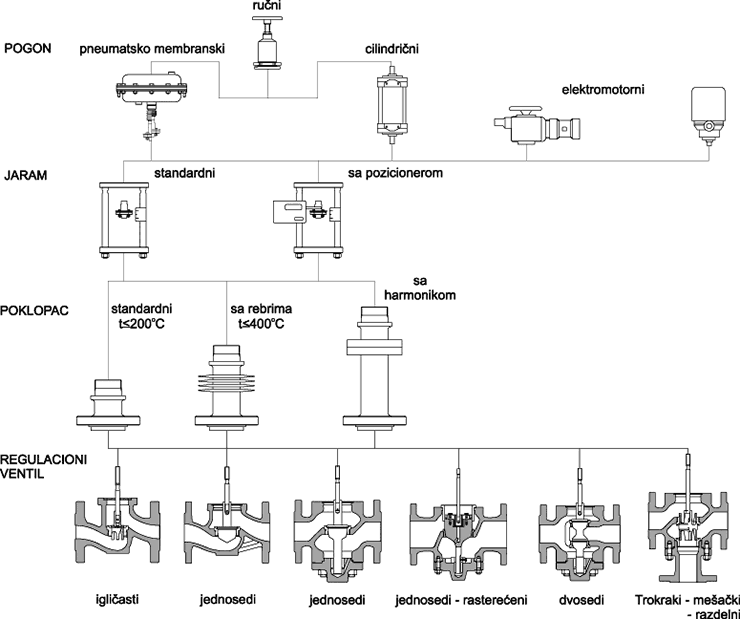

Sistem zajedničkih elemenata

Modularni sistem regulacionih ventila

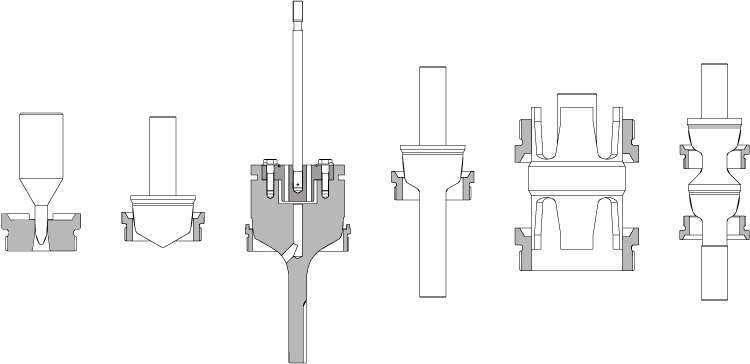

Unutrašnji elementi

Unutrašnji elementi ventila

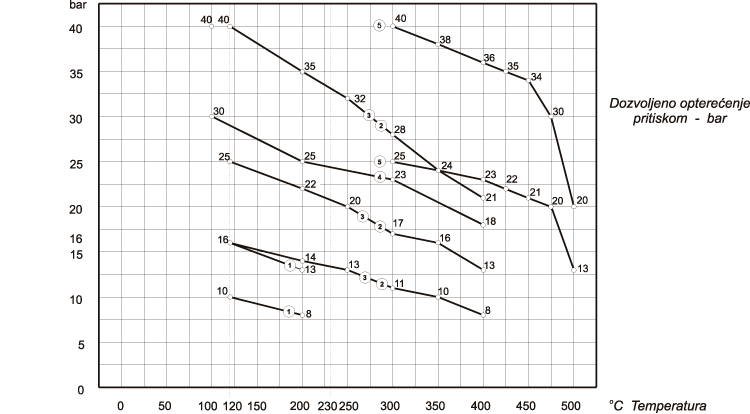

Nominalni pritisak

DIN 2401

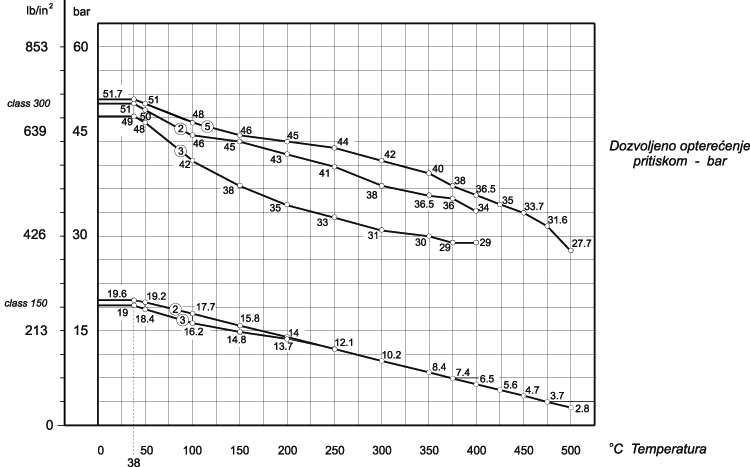

Nominalni pritisak

ANSI B 16.5

Valve

Tabela 3 — Ventil (tipovi, materijali, ugradbene mere)

Tip	Jednosedi · Dvosedi · Trokraki
Nazivni otvor DN	DN15 do DN300 · 1/2″ do 12″
Nazivni pritisak PN	PN16 do PN160 · Class 150 do Class 900
Ugradbene mere	EN 558 · ANSI B 16.10
Materijal kućišta	W.Nr. 1.0619, W.Nr. 1.4581, W.Nr. 1.4408, W.Nr. 1.7357 — drugi materijali na zahtev
Materijal poklopca	W.Nr. 1.0619, W.Nr. 1.4581, W.Nr. 1.4408, W.Nr. 1.7357 — drugi materijali na zahtev
Materijal vretena	W.Nr. 1.4057, W.Nr. 1.4301, W.Nr. 1.4571
Zaptivno pakovanje	Grafit-azbest · teflon-azbest · teflon-grafit · grafit · teflon

Pečurka i sedište

Tabela 4 — Pečurka i sedište

Materijal pečurke	W.Nr. 1.4571, W.Nr. 1.4301 · W.Nr. 1.4571 + (stelit, PTFE) · W.Nr. 1.4301 + (stelit, PTFE)
Karakteristika pečurke	Linearna · ravnoprocentna · otvoreno – zatvoreno
Materijal sedišta	W.Nr. 1.4571, W.Nr. 1.4301 · W.Nr. 1.4571 + stelit · W.Nr. 1.4301 + stelit
Odnos regulacije	1 : 50
Hod	15 mm (DN15 – DN32) · 25 mm (DN40 – DN50) · 32 mm (DN65 – DN100) · 50 mm (DN150) · 63 mm (DN200 – DN250) · 90 mm (DN300)
Kvs ventila	0,008 do 925 m³/h
Dozvoljeno curenje	max. 0,01 % Kvs

Pogoni — pneumatski

Tabela 1 — Pneumatski pogon

Dejstvo	Jednosmerno
Dejstvo pri nestanku vazduha	Normalno otvoren · normalno zatvoren
Efektivna površina membrane	300 cm² · 450 cm² · 630 cm² · 830 cm² · Tandem 2 × 630 cm²
Opseg opruga	0,2 – 1 bar · 0,4 – 1,2 bara · 0,4 – 2 bara · 0,8 – 2,4 bara
Max. pritisak napajanja	4 bara

Pogoni — električni

Tabela 2 — Elektromotorni pogon

Nazivna sila	2 500 N do 20 000 N
Radna brzina	8 mm/min. do 80 mm/min.
Radni hod	8 mm do 100 mm
Napajanje	24 V · 48 V · 110 V · 220 V
Frekvencija	50 / 60 Hz

Jednosedi ventili

Tabela 9 — Dimenzije jednosedih ventila (EN 558 · ANSI B 16.10)

DN (mm)	DN (in.)	EN 558		ANSI B 16.10 / Prirubnice ANSI B 16.5								Ød (mm)	H (mm)	H1 (mm)	h1 (mm)	h (mm)	Ød1 (mm)
		PN 16–40 L	PN 63–160 L	Class 150		Class 300		Class 600		Class 900
		PN 16–40 L	PN 63–160 L	RF L	RJF L	RF L	RJF L	RF L	RJF L	RF L	RJF L
15	1/2	130	210	184	—	191	202	203	—	—	—	270	520	—	—	180	160
20	3/4	150	—	—	—	194	206	—	—	—	—	270	520	—	—	180	160
25	1	160	230	184	197	197	210	210	210	254	254	270	520	552	95	180	160
32	1 1/2	180	260	—	—	213	226	—	—	—	—	270	545	560	102	180	160
40	1 3/4	200	260	222	235	235	248	251	251	305	308	270	545	560	124	180	160
50	2	230	300	254	267	267	283	286	289	311	314	325	560	605	134	260	160
65	2 1/2	290	340	276	289	292	308	—	—	—	—	325	625	605	134	260	160
80	3	310	380	299	311	317	333	337	340	381	384	380	720	625	175	260	260
100	4	350	430	352	365	368	384	394	397	457	460	380	740	685	190	260	260
150	6	480	550	451	464	473	489	508	511	556	559	445	850	795	265	590	360
200	8	600	650	543	—	568	584	610	613	737	740	520	1030	850	358	290	500
250	10	730	775	548	—	708	724	787	790	851	854	520	1060	950	392	325	500
300	12	850	900	622	—	—	—	892	—	—	—	520	1275	1100	465	325	500

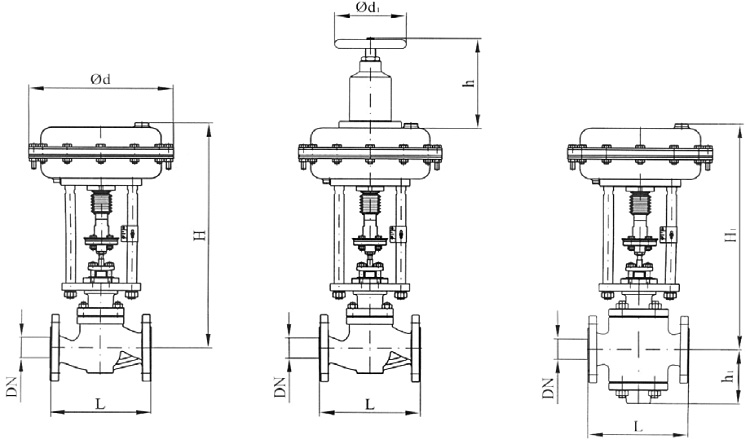

Dimenzionalni crtež jednosedog regulacionog ventila — Dimenzionalni crtež — jednosedi regulacioni ventil (oznake L, Ød, H, h1, h, Ød1).

Dvosedi i trokraki ventili

Tabela 10 — Dimenzije dvosedih i trokrakih ventila

DN (mm)	DN (in.)	EN 558				ANSI B 16.10 / Prirubnice ANSI B 16.5												Ød (mm)	H (mm)	h1 (mm)	h (mm)	Ød (mm)
		PN 16–40		PN 63–160		Class 150			Class 300			Class 600			Class 900
		L	L1	L	L1	RF L	RJF L	L1	RF L	RJF L	L1	RF L	RJF L	L1	RF L	RJF L	L1
25	1	160	130	230	130	184	197	130	197	210	130	210	210	130	254	254	130	270	552	95	180	160
32	1 1/2	180	150	260	150	—	—	150	213	226	150	—	—	150	—	—	150	270	560	102	180	160
40	1 3/4	200	150	260	150	222	235	150	235	248	150	251	251	150	305	308	150	270	560	124	180	160
50	2	230	175	300	175	254	267	175	267	283	175	286	289	175	311	314	175	325	605	134	260	160
65	2 1/2	290	200	340	200	276	289	200	292	308	200	—	—	200	—	—	200	325	605	134	260	160
80	3	310	225	380	225	299	311	225	317	333	225	337	340	225	381	384	225	380	625	175	260	260
100	4	350	260	430	260	352	365	260	368	384	260	394	397	260	457	460	260	380	685	190	260	260
150	6	480	350	550	350	451	464	350	473	489	350	508	511	350	556	559	350	445	795	265	290	360
200	8	600	400	650	400	543	—	400	568	584	400	610	613	400	737	740	400	520	850	358	290	500
250	10	730	—	775	—	548	—	—	708	724	—	787	790	—	851	854	—	520	950	392	325	500
300	12	850	—	900	—	622	—	—	—	—	—	892	—	—	—	—	—	520	1100	465	325	500

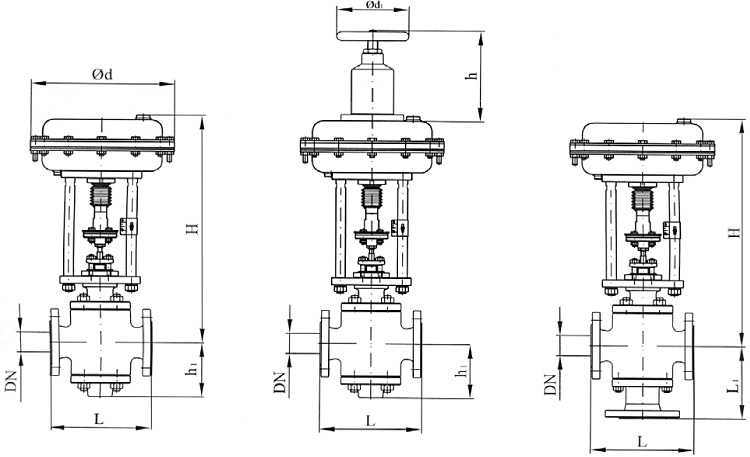

Dimenzionalni crtež dvosedih i trokrakih regulacionih ventila — Dimenzionalni crtež — dvosedi i trokraki regulacioni ventil (oznake L, L1, Ød, H, h1, h).

Proračun

Izračunavanje Kv vrednosti (DIN IEC 534)

Izračunavanje Kv vrednosti regulacionog ventila vrši se prema standardu DIN IEC 534. Upitni list sadrži neophodne parametre ventila potrebne za proračun. Za uprošćeni proračun mogu se koristiti opštepoznate formule iz tablice.

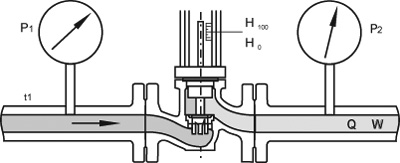

Šema izračunavanja Kv vrednosti — Šematski prikaz parametara potrebnih za izračunavanje Kv vrednosti.

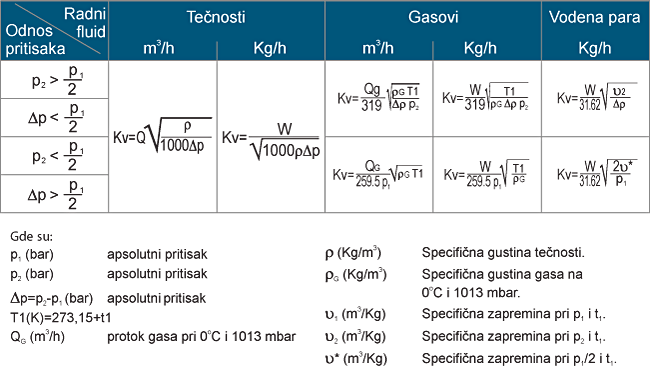

Tablica formula za izračunavanje Kv vrednosti — Tablica opštepoznatih formula za uprošćeni proračun Kv vrednosti.

Tabela 5 — Legenda simbola

Simbol	Značenje
p₁	Ulazni pritisak
p₂	Izlazni pritisak
H	Hod
Q	Protok u m³/h
W	Protok u kg/m³
ρ	Specifična gustina u kg/m³ (za tečnost)
ρ₁	Specifična gustina na ulazu u kg/m³ (za gas i vodenu paru)
t₁	Ulazna temperatura u °C

Posle izračunate Kv vrednosti, bira se Kvs — čija se vrednost nalazi na dijagramima karakteristika ventila (linearne i ravnoprocentne). Ako su u proračunu korišćeni realni parametri, u većini slučajeva će biti Kv_max ≈ 0,7 do 0,8 × Kvs.

KVS vrednosti

Tabela 6 — Jednosedi ventili (KVS m³/h)

DIN		DN 15	20	25	32	40	50	65	80	100	125	150	200	250	300
	PN	10, 16, 25, 40, 63, 100, 160
ANSI		1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″	5″	6″	8″	10″	12″
	Class	150, 300, 600, 900
Karakteristika: ravnoprocentna i linearna
KVS		0,008	0,008	0,008	5	8	13	20	25	50	65	90	165	645	925
KVS		0,015	0,015	0,015	8	13	20	32	50	65	110	180	410
KVS		0,02	0,02	0,02	13	20	32	50	65	110	165	230
KVS		0,032	0,032	0,032
KVS		0,08	0,08	0,08
KVS		0,14	0,14	0,14
KVS		0,2	0,2	0,2
KVS		0,63	0,63	0,63
KVS		1	1	1
KVS		2,5	2,5	2,5
KVS		3,2	3,2	3,2
KVS		4	4	4
KVS		5	5	5
KVS		6,5	6,5	6,5
KVS				8
Karakteristika: otvoren – zatvoren
KVS		6,5	8	10	16	24	36	56	80	150	220	320	580	900	1300

KVS vrednosti

Tabela 7 — Dvosedi ventili (KVS m³/h)

DIN		DN 25	32	40	50	65	80	100	125	150	200	250	300
	PN	10, 16, 25, 40, 63, 100, 160
ANSI		1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″	5″	6″	8″	10″	12″
	Class	150, 300, 600, 900
Karakteristika: ravnoprocentna i linearna
KVS		4	6,5	10	16	25	36	56	90	120	220	344	490
KVS		6,5	10	16	25	40	63	90	140	180	300	550	1240
KVS		10	16	25	40	60	90	140	220	300	550	860
Karakteristika: otvoren – zatvoren
KVS		10	16	25	45	70	100	190	300	400	720	1120	1625

KVS vrednosti

Tabela 8 — Trokraki ventili (KVS m³/h)

DIN		DN 25	32	40	50	65	80	100	125	150	200	250	300
	PN	10, 16, 25, 40, 63, 100, 160
ANSI		1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″	5″	6″	8″	10″	12″
	Class	150, 300, 600, 900
Karakteristika: linearna
KVS		10	16	25	35	55	80	130	200	280	490	750	1110

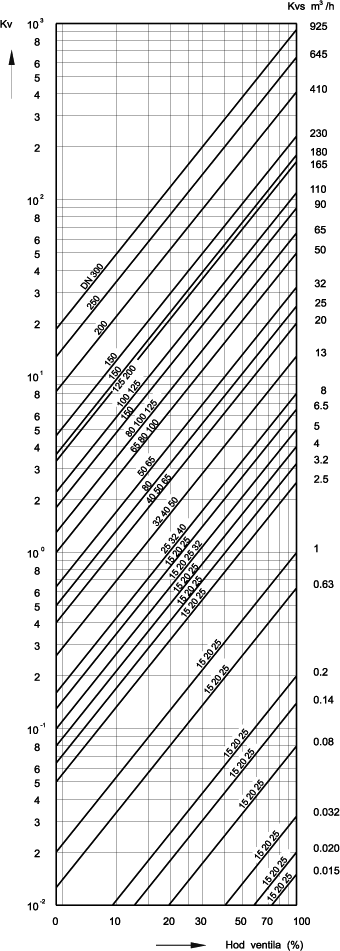

Linearna karakteristika

Dijagrami linearne karakteristike (Kvs/Kvo = 50)

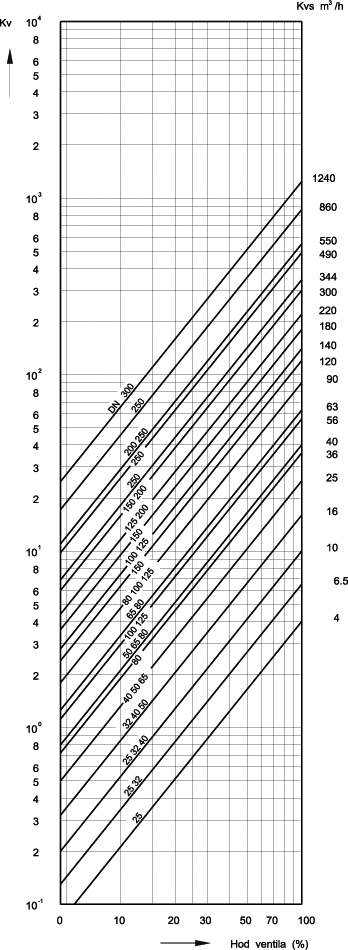

Linearna karakteristika — dvosedi ventili (Kvs/Kvo = 50).

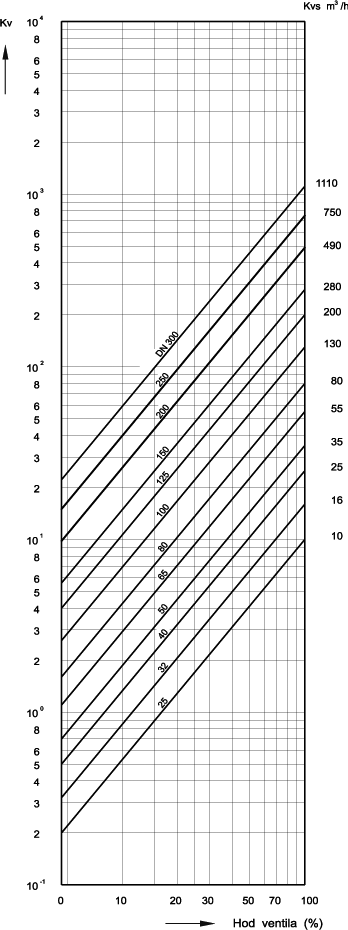

Linearna karakteristika — trokraki ventili (Kvs/Kvo = 50).

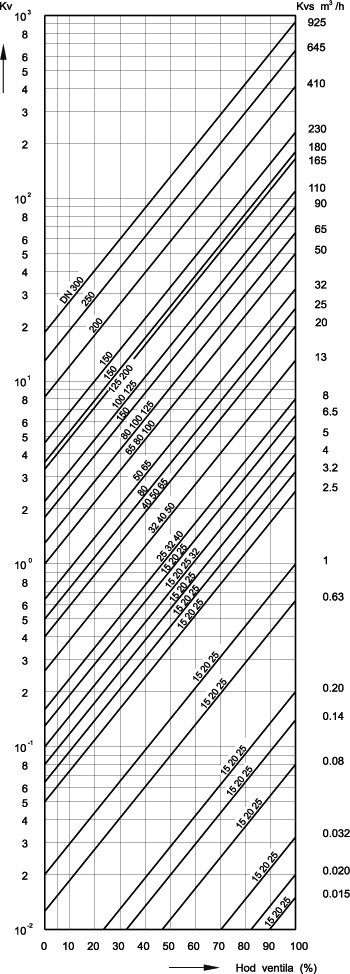

Ravnoprocentna karakteristika

Dijagrami ravnoprocentne karakteristike (Kvs/Kvo = 50)

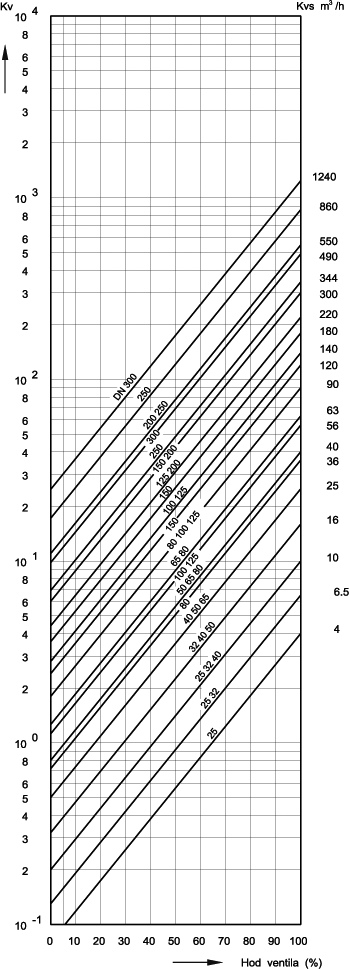

Ravnoprocentna karakteristika — dvosedi ventili (Kvs/Kvo = 50).

Do you need exact technical data?

Pošaljite zahtev sa osnovnim parametrima sistema (DN, PN, medij, temperatura, protok, tip regulacije) ili preuzmite zvanični katalog regulacionih ventila.

Send a technical inquiry Preuzmite katalog (PDF) Upitnik za izbor (PDF)

Contact

Send a technical request for
a control valve.

Pošaljite osnovne podatke o DN, PN, medijumu, pritisku, temperaturi, protoku (Q) i tipu regulacije. Team KB Armature će Vas kontaktirati sa predlogom odgovarajućeg rešenja.

Send a technical inquiry Contact us ← Back to products
