Armature i pumpe visoke hemijske rezistencije

Membranski
ventil.

Koristi se kao zaporni i regulacioni organ u cevovodu pri protoku agresivnih fluida sa dozvoljenim prisustvom određenih nečistoća. Izvedbe: prirubnica (MV-P), zavarivanje (MV-Z), navoj (MV-N), sučeono zavarivanje (MV-S).

Pošaljite tehnički upit Preuzmite katalog ← Nazad na Armature i pumpe

Membranski ventil KB Armature

Ključne specifikacije

Ključni parametri za
pravilan izbor.

Materijali, nazivni pritisci, nazivni otvori i temperaturni opsezi prema standardima EN 558-1 i ISO 7005 / EN 1092 / DIN 2501.

DN15 – 100Nazivni otvori

PN10Nazivni pritisak

MaterijaliPP · PVDFPVC/PEHD/PTFE

Temperaturado 150°CPTFE

Pregled ključnih specifikacija
Funkcija	Zaporni i regulacioni organ za agresivne fluide sa dozvoljenim prisustvom nečistoća
Materijali (osnovni)	PVC, PEHD, PP, PVDF, PTFE
Sedišta	PTFE
Zaptivači	EPDM, FPM (viton)
Temperatura primene	PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C · PTFE -50–150°C
Veza sa cevovodom	Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje
Standardi	Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu

Tehnička dokumentacija

Materijali i
dimenzije po izvedbama.

Sastav materijala (Tabela 1) i dimenzionalne tabele po četiri izvedbe: MV-P, MV-Z, MV-N, MV-S.

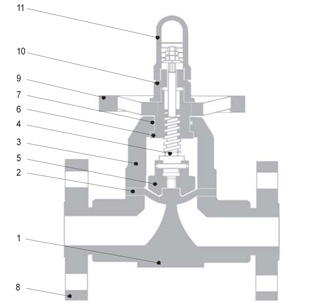

Konstrukcioni prikaz

Membranski ventil — sklop

Membranski ventil - sklop

MV · PN 10 Membranski ventil — agresivni fluidi sa nečistoćama

Tabela 1 · Sastav

Sastavni delovi i materijali

Pozicija	Naziv	Materijal
1	Kućište	PVC/PEHD/PP/PVDF/PTFE
2	Membrana	EPDM/FPM
3	Poklopac	PVC/PEHD/PP/PVDF/PTFE
4	Vreteno	Č 4574
5	Pečurka	Č 4574
6	Čaura	Ms
7	O-prsten	EPDM/FPM
8	Prirubnica	PVC/PEHD/PP/PVDF/PTFE
9	Točak	PVC/PEHD/PP/PVDF/PTFE
10	Navrtka	PVC/PEHD/PP/PVDF/PTFE
11	Kapa	PVC/PEHD/PP/PVDF/PTFE

Tehnički sažetak

Ključni parametri

TipMV-P / MV-Z / MV-N / MV-S
DN15 – 100
PN10
MembranaEPDM / FPM
VretenoČ 4574
VezaPrirubnica / navoj / zavarivanje

Tabela 1 · Sastav

Sastavni delovi i materijali

Pozicija	Naziv	Materijal
1	Kućište	PVC/PEHD/PP/PVDF/PTFE
2	Membrana	EPDM/FPM
3	Poklopac	PVC/PEHD/PP/PVDF/PTFE
4	Vreteno	Č 4574
5	Pečurka	Č 4574
6	Čaura	Ms
7	O-prsten	EPDM/FPM
8	Prirubnica	PVC/PEHD/PP/PVDF/PTFE
9	Točak	PVC/PEHD/PP/PVDF/PTFE
10	Navrtka	PVC/PEHD/PP/PVDF/PTFE
11	Kapa	PVC/PEHD/PP/PVDF/PTFE

Tabela 2 · Sklop

Dimenzije sklopa (Ødo, Hmax)

DN	15	20	25	32	40	50	65	80	100
Ødo	15	20	25	32	40	50	58	68	90
Hmax	75	85	85	95	105	110	125	135	150

Tabela 3 · MV-P

Sa prirubnicom (MV-P)

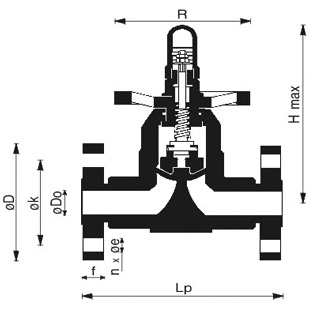

Dimenziona skica MV-P

DN	15	20	25	32	40	50	65	80	100
Lp	130	150	160	180	200	230	290	310	350
ØD	95	105	115	140	150	165	185	200	220
ØK	65	75	85	100	110	125	145	160	180
f	18	20	20	20	20	22	24	24	27
Øe	14	14	14	18	18	18	18	18	18
n	4	4	4	4	4	4	4	8	8

Tabela 4 · MV-Z

Za zavarivanje (MV-Z)

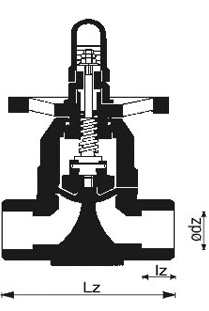

Dimenziona skica MV-Z

DN	15	20	25	32	40	50	65	80	100
Ødz	20	25	32	40	50	63	75	90	110
Lz	102	120	131	150	163	197	239	288	371
Iz	16	19	22	26	31	38	44	51	61

Tabela 5 · MV-N

Sa navojem (MV-N)

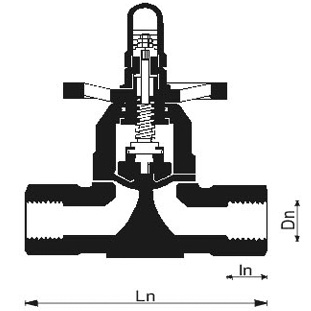

Dimenziona skica MV-N

DN	15	20	25	32	40	50	65	80	100
Dn	1/2"	3/4"	1"	5/4"	6/4"	2"	2 1/2"	3"	4"
Ln	97	118	136	149	170	187	215	264	360
In	15	17	20	22	25	28	32	35	45

Tabela 6 · MV-S

Za sučeono zavarivanje (MV-S)

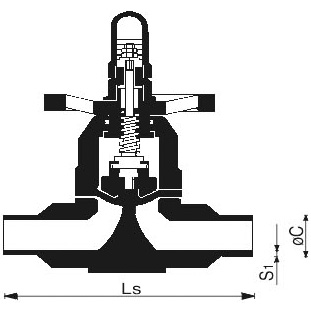

Dimenziona skica MV-S

DN	15	20	25	32	40	50	65	80	100
S1	2,5	2,7	3	3,6	4,6	5,8	6,9	8,2	10
LS	119	140	150	171	191	220	230	322	369
Øin	20	25	32	40	50	63	75	90	110

Potrebni su Vam tačni tehnički podaci?

Pošaljite zahtev sa osnovnim parametrima sistema (DN, medij, temperatura, pritisak, tip priključka).
