Pozicije i sklop (3-way)
TLS · PN 10
Trokraka loptasta slavina — pozicije 1–11
Armature i pumpe visoke hemijske rezistencije
Trokrake loptaste slavine
Trokrake loptaste slavine
sa sigurnosnim blokom.
Koristi se kao razvodni i zaporni organ u cevovodu. Sigurnosni blok omogućava odvajanje priključaka iza slavine, a slavina pri tom ostaje u funkciji zapornog organa. Izvedbe: prirubnica (TLS-P), zavarivanje (TLS-Z), navoj (TLS-N) i sučeono zavarivanje (TLS-S).
Plastika
Ključni parametri za
pravilan izbor.
Materijali, nazivni pritisci, nazivni otvori i temperaturni opsezi prema standardima EN 558-1 i ISO 7005 / EN 1092 / DIN 2501.
DN15 – 100Nazivni otvori
PN10Pritisak baždarenja
Smer3-wayRazvodni
Temperaturado 150°CPTFE
| Funkcija | Razvodni i zaporni organ (3-way) sa sigurnosnim blokom |
|---|---|
| Materijali (osnovni) | PVC, PEHD, PP, PVDF, PTFE |
| Sedišta | PTFE |
| Zaptivači | EPDM, FPM (viton) |
| Temperatura primene | PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C · PTFE -50–150°C |
| Veza sa cevovodom | Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje |
| Standardi | Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu |
Pozicije, materijali i
dimenzije po izvedbama.
Skica pozicija, sastav materijala (Tabela 1) i dimenzionalne tabele po četiri standardne izvedbe: TLS-P (prirubnica), TLS-Z (zavarivanje), TLS-N (navoj), TLS-S (sučeono).
TLS · PN 10

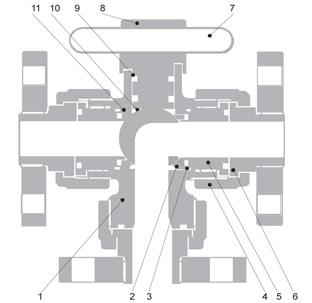

Trokraka loptasta slavina — pozicije 1–11
Sastavni delovi i materijali
| Pozicija | Naziv | Materijal |
|---|---|---|
| 1 | Kućište | PVC/PEHD/PP/PVDF/PTFE |
| 2 | Navojni prsten | PVC/PEHD/PP/PVDF/PTFE |
| 3 | O-prsten | EPDM/FPM |
| 4 | Pritezna navrtka | PVC/PEHD/PP/PVDF/PTFE |
| 5 | O-prsten | EPDM/FPM |
| 6 | Priključak | PVC/PEHD/PP/PVDF/PTFE |
| 7 | Ručica | PVC/PEHD/PP/PVDF/PTFE |
| 8 | Vreteno | PVC/PEHD/PP/PVDF/PTFE |
| 9 | O-prsten | EPDM/FPM |
| 10 | Kugla | PVC/PEHD/PP/PVDF/PTFE |
| 11 | Sedište | PTFE |
Ključni parametri
- TipTLS-P / TLS-Z / TLS-N / TLS-S
- DN15 – 100
- PN10
- Smer3-way (razvodni)
- SedištePTFE
- O-prstenEPDM / FPM
Sastavni delovi i materijali
| Pozicija | Naziv | Materijal |
|---|---|---|
| 1 | Kućište | PVC/PEHD/PP/PVDF/PTFE |
| 2 | Navojni prsten | PVC/PEHD/PP/PVDF/PTFE |
| 3 | O-prsten | EPDM/FPM |
| 4 | Pritezna navrtka | PVC/PEHD/PP/PVDF/PTFE |
| 5 | O-prsten | EPDM/FPM |
| 6 | Priključak | PVC/PEHD/PP/PVDF/PTFE |
| 7 | Ručica | PVC/PEHD/PP/PVDF/PTFE |
| 8 | Vreteno | PVC/PEHD/PP/PVDF/PTFE |
| 9 | O-prsten | EPDM/FPM |
| 10 | Kugla | PVC/PEHD/PP/PVDF/PTFE |
| 11 | Sedište | PTFE |
Sklop (Hmax, F)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Ødo | 15 | 20 | 25 | 32 | 40 | 50 | 58 | 68 | 90 |
| Hmax | 75 | 85 | 85 | 95 | 105 | 110 | 125 | 135 | 150 |
| F | 90 | 90 | 100 | 110 | 120 | 140 | 150 | 220 | 220 |

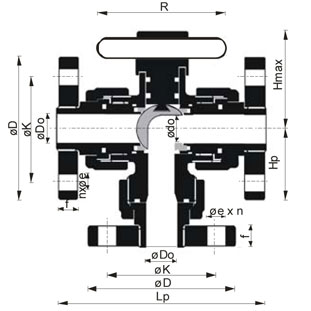

Sa prirubnicom (TLS-P)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Lp | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| ØD | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| ØK | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
| f | 16 | 18 | 20 | 20 | 23 | 25 | 25 | 27 | 27 |
| Øe | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 |
| n | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 |
| Hp | 77 | 93 | 108 | 125 | 151 | 185 | 203 | 226 | 255 |

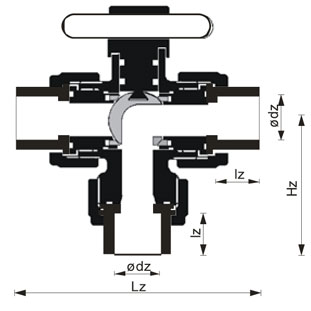

Za zavarivanje (TLS-Z)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Ødz | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
| Lz | 102 | 120 | 131 | 150 | 163 | 197 | 239 | 288 | 371 |
| Iz | 16 | 19 | 22 | 26 | 31 | 38 | 44 | 51 | 61 |
| Hz | 77 | 93 | 108 | 125 | 151 | 185 | 203 | 226 | 255 |

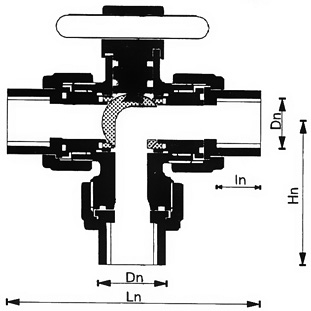

Sa navojem (TLS-N)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Dn | 1/2" | 3/4" | 1" | 5/4" | 6/4" | 2" | 2 1/2" | 3" | 4" |
| Ln | 97 | 118 | 136 | 149 | 170 | 187 | 215 | 264 | 360 |
| In | 15 | 17 | 20 | 22 | 25 | 28 | 32 | 35 | 45 |
| Hn | 77 | 93 | 108 | 125 | 151 | 185 | 203 | 226 | 255 |

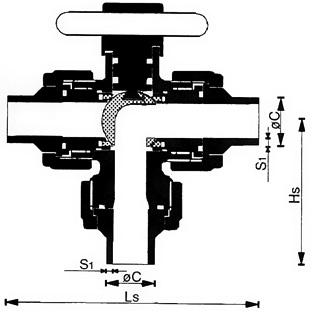

Za sučeono zavarivanje (TLS-S)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| S1 | 2,5 | 2,7 | 3 | 3,6 | 4,6 | 5,8 | 6,9 | 8,2 | 10 |
| LS | 119 | 140 | 150 | 171 | 191 | 220 | 230 | 322 | 369 |
| Øc | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
| Hc | 77 | 93 | 108 | 125 | 151 | 185 | 203 | 226 | 255 |
Dijagrami i radne izvedbe
Potrebni su Vam tačni tehnički podaci?
Pošaljite zahtev sa osnovnim parametrima sistema (DN, medij, temperatura, pritisak, smer prolaska).
