Zaštitni prekidač — sklop
ZP · PN 10
Zaštitni prekidač — bezkontaktni + nepovratna funkcija
Armature i pumpe visoke hemijske rezistencije
Zaštitni
Zaštitni
prekidač.
Zaštita pumpe od rada „na suvo“. Deluje kao bezkontaktni prekidač i ujedno ima funkciju nepovratne klapne. Napajanje 24 VDC ili 220 VAC; kontakt NO/NC. Izvedbe: prirubnica (ZP-P), zavarivanje (ZP-Z), navoj (ZP-N), sučeono zavarivanje (ZP-S).
Plastika
Ključni parametri za
pravilan izbor.
Materijali, naponi napajanja, vrste kola i temperaturni opsezi prema standardima EN 558-1 i ISO 7005 / EN 1092 / DIN 2501.
DN15 – 100Nazivni otvori
PN10Nazivni pritisak
Napon24 / 220 VDC / AC
KoloNO · NCVrsta
| Funkcija | Zaštita pumpe od rada na suvo (bezkontaktni prekidač) + funkcija nepovratne klapne |
|---|---|
| Napon napajanja | 24 VDC · 220 VAC |
| Vrsta kola | Normalno otvoren (NO) · normalno zatvoren (NC) |
| Materijali (osnovni) | PVC, PEHD, PP, PVDF, PTFE |
| Klapne | EPDM, FPM (viton) |
| Temperatura primene | PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C · PTFE -50–150°C |
| Veza sa cevovodom | Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje |
| Standardi | Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu |
Materijali i
dimenzije po izvedbama.
Sastav materijala (Tabela 1) i dimenzionalne tabele po četiri izvedbe: ZP-P, ZP-Z, ZP-N, ZP-S.
ZP · PN 10
Zaštitni prekidač — bezkontaktni + nepovratna funkcija

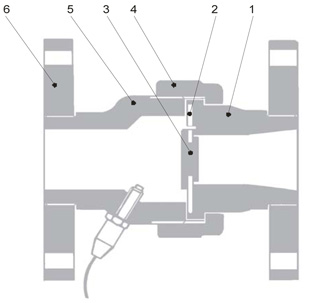

Sastavni delovi i materijali
| Pozicija | Naziv | Materijal |
|---|---|---|
| 1 | Kućište | PVC/PEHD/PP/PVDF/PTFE |
| 2 | Klapna | EPDM/FPM |
| 3 | Pečurka | PVC/PEHD/PP/PVDF/PTFE |
| 4 | Pritezna navrtka | PVC/PEHD/PP/PVDF/PTFE |
| 5 | Priključak | PVC/PEHD/PP/PVDF/PTFE |
| 6 | Prirubnica | PVC/PEHD/PP/PVDF/PTFE |
Ključni parametri
- TipZP-P / ZP-Z / ZP-N / ZP-S
- DN15 – 100
- PN10
- Napon24 VDC · 220 VAC
- KontaktNO / NC
- VezaPrirubnica / navoj / zavarivanje
Sastavni delovi i materijali
| Pozicija | Naziv | Materijal |
|---|---|---|
| 1 | Kućište | PVC/PEHD/PP/PVDF/PTFE |
| 2 | Klapna | EPDM/FPM |
| 3 | Pečurka | PVC/PEHD/PP/PVDF/PTFE |
| 4 | Pritezna navrtka | PVC/PEHD/PP/PVDF/PTFE |
| 5 | Priključak | PVC/PEHD/PP/PVDF/PTFE |
| 6 | Prirubnica | PVC/PEHD/PP/PVDF/PTFE |
Sklop (Ødo, ØA)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Ødo | 15 | 20 | 25 | 32 | 40 | 50 | 58 | 68 | 90 |
| ØA | 47 | 57 | 64 | 78 | 89 | 109 | 130 | 150 | 170 |

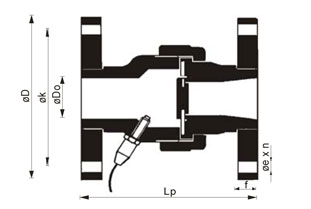

Sa prirubnicom (ZP-P)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Lp | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| ØD | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| ØK | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
| f | 18 | 18 | 20 | 22 | 23 | 23 | 25 | 25 | 25 |
| Øe | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 |
| n | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 |

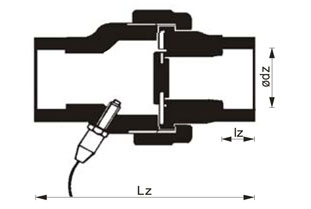

Za zavarivanje (ZP-Z)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Ødz | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
| Lz | 102 | 120 | 131 | 150 | 163 | 197 | 239 | 288 | 371 |
| Iz | 16 | 19 | 22 | 26 | 31 | 38 | 44 | 51 | 61 |

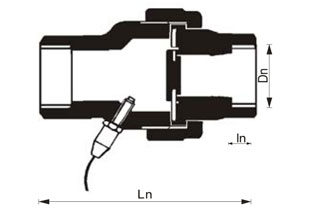

Sa navojem (ZP-N)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Dn | 1/2" | 3/4" | 1" | 5/4" | 6/4" | 2" | 2 1/2" | 3" | 4" |
| Ln | 97 | 118 | 136 | 149 | 170 | 187 | 215 | 264 | 360 |
| In | 15 | 17 | 20 | 22 | 25 | 28 | 32 | 35 | 45 |

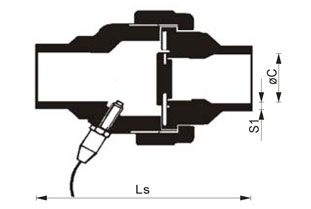

Za sučeono zavarivanje (ZP-S)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| S1 | 2,5 | 2,7 | 3 | 3,6 | 4,6 | 5,8 | 6,9 | 8,2 | 10 |
| LS | 119 | 140 | 150 | 171 | 191 | 220 | 230 | 322 | 369 |
| ØC | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
Dijagrami i radne izvedbe
Potrebni su Vam tačni tehnički podaci?
Pošaljite zahtev sa osnovnim parametrima sistema (DN, medij, temperatura, pritisak, napon napajanja, tip kola).
