Ventil sigurnosti — sklop
VS · 0–10 bar
Ventil sigurnosti membranski — opseg baždarenja 0–10 bar
Armature i pumpe visoke hemijske rezistencije
Ventil sigurnosti
Ventil sigurnosti
membranski.
Sigurnosni organ u cevovodu — štiti pumpe, cevi i ostale elemente od povećanja pritiska iznad zadatog. Pritisci baždarenja 0–10 bar. Izvedbe: prirubnica (VS-P), zavarivanje (VS-Z), navoj (VS-N), sučeono zavarivanje (VS-S).
Plastika
Ključni parametri za
pravilan izbor.
Materijali, opseg baždarenja, nazivni otvori i temperaturni opsezi.
DN15 – 100Nazivni otvori
Baždarenje0 – 10 barOpseg
MaterijaliPEHD · PPPVC/PVDF
Temperaturado 120°CPVDF
| Funkcija | Sigurnosni organ — zaštita pumpi, cevi i ostalih elemenata od porasta pritiska iznad zadatog |
|---|---|
| Pritisci baždarenja | 0–10 bara |
| Materijali (osnovni) | PVC, PEHD, PP, PVDF |
| Zaptivači | EPDM, FPM |
| Temperatura primene | PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C |
| Veza sa cevovodom | Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje |
| Standardi | Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu |
Materijali i
dimenzije po izvedbama.
Sastav materijala (Tabela 1) i dimenzionalne tabele po četiri izvedbe: VS-P, VS-Z, VS-N, VS-S.
VS · 0–10 bar
Ventil sigurnosti membranski — opseg baždarenja 0–10 bar

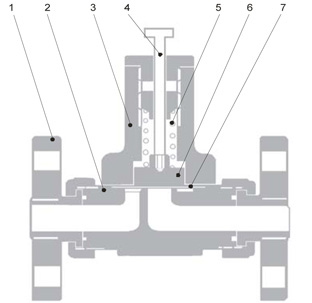

Sastavni delovi i materijali
| Pozicija | Naziv | Materijal |
|---|---|---|
| 1 | Kućište | PEHD |
| 2 | Kugla | PEHD |
| 3 | Priključak | PEHD |
| 4 | Sedište | NBR |
| 5 | Vreteno | Mesing |
| 6 | Spojnica | PEHD |
Ključni parametri
- TipVS-P / VS-Z / VS-N / VS-S
- DN15 – 100
- Baždarenje0–10 bar
- MaterijaliPVC/PEHD/PP/PVDF
- SedišteNBR
- VezaPrirubnica / navoj / zavarivanje
Sastavni delovi i materijali
| Pozicija | Naziv | Materijal |
|---|---|---|
| 1 | Kućište | PEHD |
| 2 | Kugla | PEHD |
| 3 | Priključak | PEHD |
| 4 | Sedište | NBR |
| 5 | Vreteno | Mesing |
| 6 | Spojnica | PEHD |
Sklop (Ødo, Hmax)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Ødo | 15 | 20 | 25 | 32 | 40 | 50 |
| Hmax | 90 | 116 | 123 | 157 | 180 | 185 |

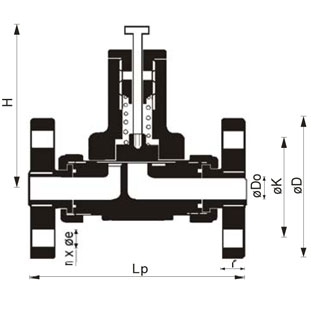

Sa prirubnicom (VS-P)
| Ødo | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Lp | 130 | 150 | 160 | 180 | 200 | 230 |
| ØD | 95 | 105 | 115 | 140 | 150 | 165 |
| ØK | 65 | 75 | 85 | 100 | 110 | 125 |
| f | 14 | 16 | 16 | 18 | 18 | 20 |
| Øe | 14 | 14 | 14 | 18 | 18 | 18 |
| n | 4 | 4 | 4 | 4 | 4 | 4 |

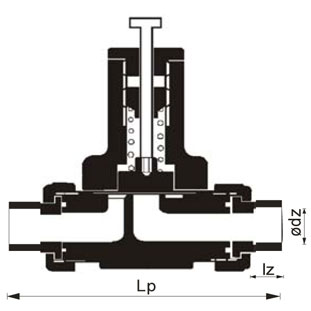

Za zavarivanje (VS-Z)
| DN | 15 | 20 | 25 | 32 | 40 |
|---|---|---|---|---|---|
| Ødz | 20 | 25 | 32 | 40 | 50 |
| Lz | 102 | 120 | 131 | 150 | 163 |
| Iz | 16 | 19 | 22 | 26 | 31 |

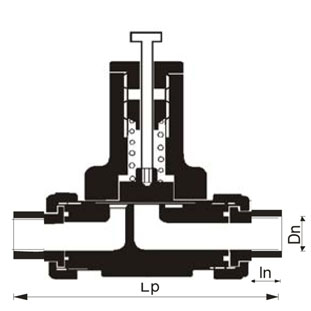

Sa navojem (VS-N)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Dn | 1/2" | 3/4" | 1" | 5/4" | 6/4" | 2" | 2 1/2" | 3" | 4" |
| Ln | 97 | 118 | 136 | 149 | 170 | 187 | 215 | 264 | 360 |
| In | 15 | 17 | 20 | 22 | 25 | 28 | 32 | 35 | 45 |

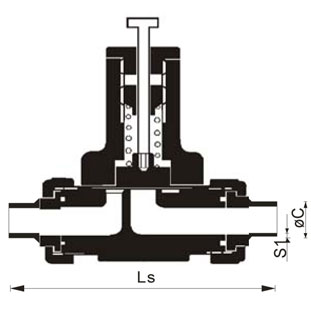

Za sučeono zavarivanje (VS-S)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| S1 | 2,5 | 2,7 | 3 | 3,6 | 4,6 | 5,8 | 6,9 | 8,2 | 10 |
| LS | 119 | 140 | 150 | 171 | 191 | 220 | 230 | 322 | 369 |
| ØIn | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
Dijagrami i radne izvedbe
Potrebni su Vam tačni tehnički podaci?
Pošaljite zahtev sa parametrima sistema (DN, medij, temperatura, pritisak baždarenja, tip priključka).
Povezana rešenja iz
iste kategorije.
01PlastikaLoptaste slavine sa sigurnosnim blokom
Ručno upravljanje sa zaštitnim blokom; prirubnice, navoj i zavarivanje.
Detaljnije
02PlastikaLoptaste slavine sa pneumatskim pogonom
Daljinsko upravljanje vazdušnim aktuatorom; jednodelno i dvosmerno dejstvo.
Detaljnije
03PlastikaLoptaste slavine sa elektromotornim pogonom
Električno upravljanje za regulaciju i automatizaciju procesa.
Detaljnije
04PlastikaTrokrake loptaste slavine sa sigurnosnim blokom
Preusmeravanje i mešanje protoka u tri smera, sa zaštitnim blokom.
Detaljnije
05PlastikaRavni zaporni ventili
Pouzdano zatvaranje i regulacija protoka u hemijski zahtevnim sistemima.
Detaljnije
06PlastikaNepovratne klapne
Sprečavaju povratni tok medijuma uz minimalan pad pritiska.
Detaljnije
07PlastikaNepovratni ventili sa kuglom
Kuglični zatvarač sprečava povratni tok pri zaustavljanju protoka.
Detaljnije
08PlastikaHvatači nečistoće aksijalni
Mehaničko filtriranje i zaštita opreme od krupnijih čestica u fluidu.
Detaljnije
09PlastikaUsisne korpe
Zaštita usisnih cevovoda od krupnijih čestica i mehaničkih oštećenja.
Detaljnije
10PlastikaUsisni setovi
Kompletna usisna jedinica sa nepovratnim ventilom i usisnom korpom.
Detaljnije
11PlastikaElektromagnetni ventili
Električno upravljano otvaranje i zatvaranje u procesnoj automatici.
Detaljnije
12PlastikaMembranski ventil
Regulacija i zatvaranje sa membranom; pogodan za zaprljane medije.
Detaljnije
14PlastikaZaštitni prekidač
Sigurnosna armatura za zaštitu opreme i operativnog osoblja.
Detaljnije
15PlastikaCentrifugalne pumpe (plastika)
Pumpe od termoplastike za agresivne i korozivne tečnosti.
Detaljnije
16PlastikaPrenosna cevasta pumpa
Prenosivo rešenje za pretakanje agresivnih i hemijski zahtevnih tečnosti.
Detaljnije
17PlastikaUređaj za hemijsko pranje
Kompletan sistem za hemijsko pranje opreme i instalacija (CIP).
Detaljnije
18PlastikaPrirubnički zaptivači
Zaptivanje prirubničkih spojeva u sistemima sa hemijski agresivnim medijima.
Detaljnije
19PlastikaSeparatori mineralnih ulja
Separatori prema EN 858 za otpadne i procesne sisteme.
Detaljnije20PlastikaPunilica za agresivne tečnosti
Visokomolekularni polipropilen, kapacitet 800–2000 boca/h.
Detaljnije
Kontakt
Pošaljite tehnički zahtev za
Pošaljite tehnički zahtev za
ventil sigurnosti membranski.
Navedite DN, medij, temperaturu, traženi pritisak baždarenja i tip priključka. KB Armature će predložiti odgovarajuću izvedbu i materijal.
