Ball valves with
electric actuator.

Name: Loptaste slavine sa elektromotornim pogonom
Brand: KB Armature

Koristi se kao zaporni organ u postrojenjima sa daljinskom — automatskom komandom. Elektromotorni pogon obezbeđuje pokretanje slavine preko izlaznog vretena 0–90°. Komande električne. Signalni uređaj obezbeđuje povratnu informaciju (vizuelnu ili električnu). Obezbeđena je i mogućnost ručnog zakretanja. Napajanje: 220V ili 24V, priključna snaga 5W, vreme otvaranja 45–120s, zaštita IP 54.

Send a technical inquiry Download catalog ← Back to Fittings and pumps

Loptasta slavina sa elektromotornim pogonom KB Armature

Key specifications

Ključni parametri za
pravilan izbor.

Materijali, nazivni pritisci, nazivni otvori, temperaturni opsezi i elektroparametri prema standardima EN 558-1 i ISO 7005 / EN 1092 / DIN 2501.

DN15 – 100Nazivni otvori

PN10Nazivni pritisak

Napon220V / 24VEM napajanje

IPIP 54Zaštita

Pregled ključnih specifikacija
Funkcija	Zaporni organ sa elektromotornim pogonom 0–90° i signalnim uređajem
Materijali (osnovni)	PVC, PEHD, PP, PVDF, PTFE
Sedišta	PTFE
Zaptivači	EPDM, FPM (viton)
Napajanje	220V ili 24V · priključna snaga 5W
Vreme otvaranja	45 – 120 s
Zaštita	IP 54
Ručni rad	Obezbeđena mogućnost ručnog zakretanja
Temperatura primene	PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C · PTFE -50–150°C
Veza sa cevovodom	Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje
Standardi	Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu

Technical documentation

Materijali i
dimenzije po izvedbama.

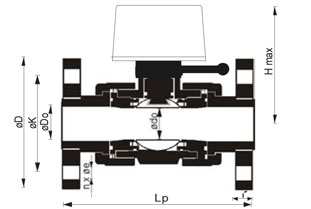

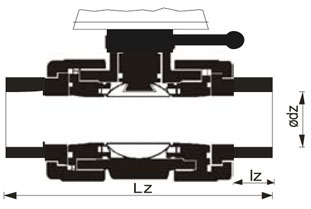

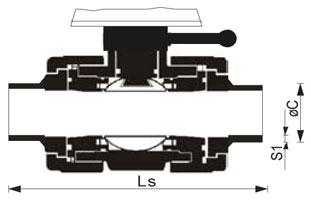

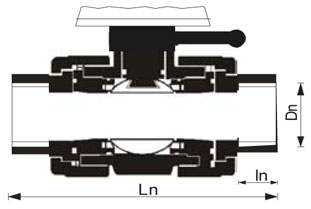

Sastav materijala (Tabela 1) i dimenzionalne tabele po četiri standardne izvedbe: LS-P-EM (prirubnica), LS-Z-EM (zavarivanje), LS-N-EM (navoj), LS-S-EM (sučeono).

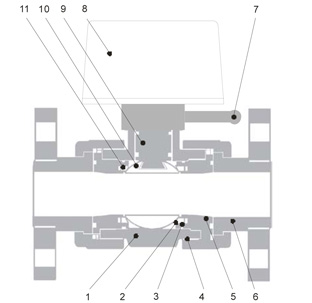

Construction view

Sklop sa EM aktuatorom

Loptasta slavina sa elektromotornim pogonom - sklop

LS-EM · PN 10 LS sa elektromotornim pogonom — sklop

Technical summary

Key parameters

TypeLS-P-EM / LS-Z-EM / LS-N-EM / LS-S-EM
DN15 – 100
PN10
ActuatorEM 0–90°
Napajanje220V / 24V · 5W
Vreme otv.45–120 s · IP 54

Tabela 1 · Sastav

Sastavni delovi i materijali

Position	Name	Material
1	Body	PVC/PEHD/PP/PVDF/PTFE
2	Navojni prsten	PVC/PEHD/PP/PVDF/PTFE
3	O-ring	EPDM/FPM
4	Pritezna navrtka	PVC/PEHD/PP/PVDF/PTFE
5	O-ring	EPDM/FPM
6	End connection	PVC/PEHD/PP/PVDF/PTFE
7	Handle	PVC/PEHD/PP/PVDF/PTFE
8	EM pogon	—
9	O-ring	EPDM/FPM
10	Ball	PVC/PEHD/PP/PVDF/PTFE
11	Seat	PTFE
