Armature i pumpe visoke hemijske rezistencije

Centrifugalne
pumpe (plastika).

Name: Centrifugalne pumpe (plastika)
Brand: KB Armature

Jednostepene pumpe sa spiralnim kućištem i otvorenim rotorom za pretakanje agresivnih tečnosti. Svi delovi u kontaktu sa fluidom su od rezistentnih plastomera (PEHD, PP, PVDF). Pumpa je direktno vezana na vreteno elektromotora.

Send a technical inquiry Download catalog ← Back to Fittings and pumps

Key specifications

Ključni parametri za
pravilan izbor.

Materijali, priključne mere prema EN 1092 / DIN 2501 PN 10.

TipSpiralnaOtvoreni rotor

PN10Priključne mere

MaterialsPP · PEHDPVDF

ZaptivačSiC/SiCKeramika / PTFE

Pregled ključnih specifikacija
Funkcija	Pretakanje agresivnih tečnosti — jednostepena pumpa sa spiralnim kućištem i otvorenim rotorom
Materijali (osnovni)	PEHD, PP, PVDF
Zaptivači	EPDM, FPM (viton)
Mehanički zaptivač	Keramika / modifikovani PTFE; SiC/SiC
Temperatura primene	PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C
Veza sa cevovodom	Prirubnica · navoj G/NPT/M
Standardi	Priključne mere EN 1092 / DIN 2501 PN 10

Technical documentation

Pozicije, materijali i
tipovi pumpi.

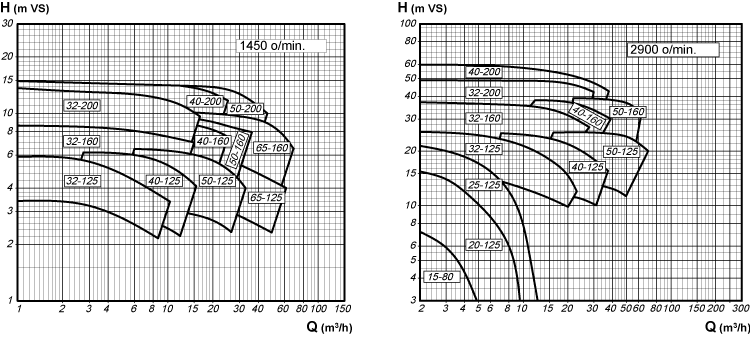

Skica pozicija, sastav (Tabela 1), tabela tipova sa priključcima, dimenzijama i snagom EM (Tabela 2) i dijagram visine dizanja.

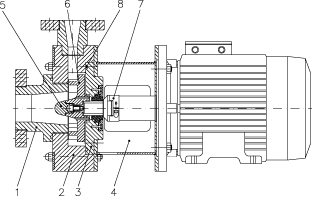

Construction view

Pozicije i sklop

CP · PN 10 Centrifugalna pumpa — pozicije 1–8

Technical summary

Key parameters

TypeJednostepena, spiralna
RotorOtvoreni
MaterialsPP / PEHD / PVDF
Mehanički zaptivačSiC / SiC
VezaPrirubnica / navoj
ActuatorEM, direktno na vreteno

Tabela 1 · Sastav

Sastavni delovi i materijali

Position	Name	Material
1	Usisna prirubnica	PP/PEHD
2	Body	PP/PEHD
3	Međuploča	PP/PEHD
4	Noseća ploča	PP/PEHD
5	Nut	PP/PEHD
6	Radno kolo	PP/PEHD
7	Mehanički zaptivač	SiC/SiC
8	Zaptivač	EPDM/FPM

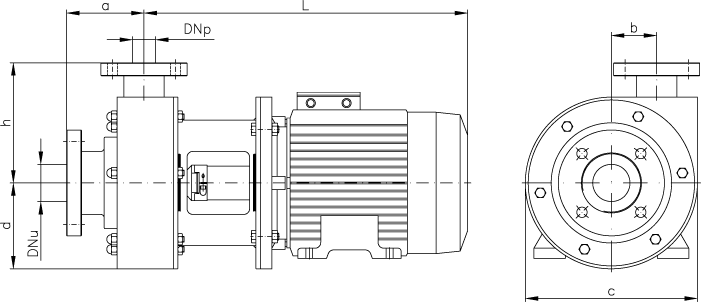

Tabela 2 · Tipovi

Pregled tipova: priključci, dimenzije, snaga EM

Tip	Prirubnica		Dimenzije						Snaga EM (kW)
Tip	DNu	DNp	a	d	h	b	c	l	1450 o/min	2900 o/min
15-18	20	15	75	71	110	40	160	350	—	0,55
20-125	25	20	100	90	150	60	160	460	—	1,1
25-125	32	25	100	90	150	70	200	460	—	1,5
32-125	50	32	100	120	150	60	250	640	1,1	4,0
40-125	65	40	100	120	150	60	250	640	1,5	4,0
50-125	80	50	120	140	160	60	300	640	2,2	7,5
32-160	50	32	100	140	160	80	300	690	1,5	7,5
40-160	65	40	100	140	160	80	300	690	2,2	7,5
50-160	80	50	120	160	180	80	300	690	3,0	7,5
32-200	50	32	100	160	180	100	300	690	2,2	7,5
40-200	65	40	100	160	180	100	300	690	2,2	7,5
