Pozicije sa pneumatskim aktuatorom
LS-PM · PN 10
LS sa pneumatskim pogonom — pozicije 1–11
Armature i pumpe visoke hemijske rezistencije
Ball valves with
Ball valves with
pneumatic actuator.
Koristi se kao zaporni organ u postrojenjima sa daljinskom komandom. Kretanje obezbeđuje pneumatski pogon sa izlaznim zakretajem 0–90°. Komande se realizuju električnim impulsom preko elektromagnetnih ventila ili razvodnika. Signalni uređaj obezbeđuje povratnu informaciju (vizuelnu, električnu ili pneumatsku). Napajanje vazduhom: Pn 6–8 bar.
Plastika
Ključni parametri za
pravilan izbor.
Materijali, nazivni pritisci, nazivni otvori, temperaturni opsezi i pneumatski parametri prema standardima EN 558-1 i ISO 7005 / EN 1092 / DIN 2501.
DN15 – 100Nazivni otvori
PN10Nazivni pritisak
Pogon0–90°Pneumatski
Vazduh6–8 barPn napajanje
| Funkcija | Zaporni organ sa pneumatskim pogonom 0–90° i signalnim uređajem |
|---|---|
| Materijali (osnovni) | PVC, PEHD, PP, PVDF, PTFE |
| Sedišta | PTFE |
| Zaptivači | EPDM, FPM (viton) |
| Komanda | Električni impuls preko elektromagnetnih ventila ili razvodnika |
| Signalni uređaj | Vizuelni, električni ili pneumatski signal |
| Temperatura primene | PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C · PTFE -50–150°C |
| Veza sa cevovodom | Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje |
| Standardi | Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu |
Pozicije, materijali i
dimenzije po izvedbama.
Skica pozicija sa pneumatskim aktuatorom (Tabela 1) i dimenzionalne tabele po četiri standardne izvedbe: LS-P-PM (prirubnica), LS-Z-PM (zavarivanje), LS-N-PM (navoj), LS-S-PM (sučeono).
LS-PM · PN 10
LS sa pneumatskim pogonom — pozicije 1–11
Key parameters
- TypeLS-P-PM / LS-Z-PM / LS-N-PM / LS-S-PM
- DN15 – 100
- PN10
- ActuatorPneumatski 0–90°
- NapajanjePn 6–8 bar
- SignalizacijaVizuelna / EL / Pn

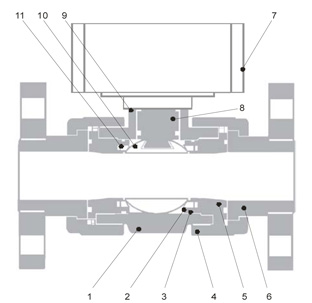

Sastavni delovi i materijali
| Position | Name | Material |
|---|---|---|
| 1 | Body | PVC/PEHD/PP/PVDF/PTFE |
| 2 | Ball | PVC/PEHD/PP/PVDF/PTFE |
| 3 | End connection | PEHD |
| 4 | Seat | PVC/PEHD/PP/PVDF/PTFE |
| 5 | Stem | PVC/PEHD/PP/PVDF/PTFE |
| 6 | Spojnica | PEHD |
| 7 | Pneumatski pogon | — |
| 8 | Stem | PVC/PEHD/PP/PVDF/PTFE |
| 9 | O-ring | EPDM/FPM |
| 10 | Ball | PVC/PEHD/PP/PVDF/PTFE |
| 11 | Seat | PTFE |
Sklop sa aktuatorom (Hmax)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Ødo | 15 | 20 | 25 | 32 | 40 | 50 | 58 | 68 | 90 |
| Hmax | 105 | 115 | 115 | 135 | 145 | 150 | 175 | 185 | 200 |

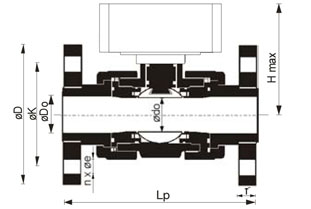

Sa prirubnicom (LS-P-PM)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Lp | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| ØD | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| ØK | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
| f | 12 | 14 | 14 | 16 | 16 | 16 | 18 | 18 | 18 |
| Øe | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 |
| n | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 |

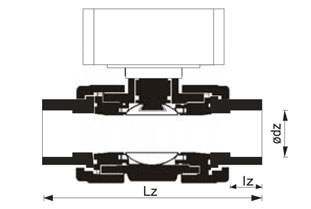

Za zavarivanje (LS-Z-PM)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Ødz | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
| Lz | 102 | 120 | 131 | 150 | 163 | 197 | 239 | 288 | 371 |
| Iz | 16 | 19 | 22 | 26 | 31 | 38 | 44 | 51 | 61 |

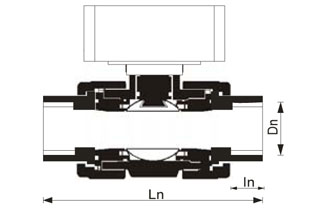

Sa navojem (LS-N-PM)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Dn | 1/2" | 3/4" | 1" | 5/4" | 6/4" | 2" | 2 1/2" | 3" | 4" |
| Ln | 97 | 118 | 136 | 149 | 170 | 187 | 215 | 264 | 360 |
| In | 15 | 17 | 20 | 22 | 25 | 28 | 32 | 35 | 45 |

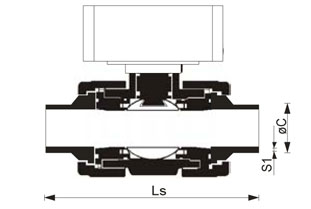

Za sučeono zavarivanje (LS-S-PM)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| S1 | 2,5 | 2,7 | 3 | 3,6 | 4,6 | 5,8 | 6,9 | 8,2 | 10 |
| LS | 119 | 140 | 150 | 171 | 191 | 220 | 230 | 322 | 369 |
| Øin | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
Dijagrami i radne izvedbe
Do you need exact technical data?
Pošaljite zahtev sa osnovnim parametrima (DN, medij, temperatura, pritisak, tip priključka, pneumatski parametri).
