Armature i pumpe visoke hemijske rezistencije

Ravni zaporni
ventili.

Koristi se kao zaporni organ. Zatvaranje ventila se ostvaruje dodirom pečurke i sedišta. Izvedbe: prirubnica (RZV-P), zavarivanje (RZV-Z), navoj (RZV-N) i sučeono zavarivanje (RZV-S).

Send a technical inquiry Download catalog ← Back to Fittings and pumps

Ravni zaporni ventil KB Armature

Key specifications

Ključni parametri za
pravilan izbor.

Materijali, nazivni pritisci, nazivni otvori i temperaturni opsezi prema standardima EN 558-1 i ISO 7005 / EN 1092 / DIN 2501.

DN15 – 100Nazivni otvori

PN10Nazivni pritisak

ZatvaračPečurkaSedište PTFE

Temperaturado 150°CPTFE

Pregled ključnih specifikacija
Funkcija	Zaporni organ; zatvaranje dodirom pečurke i sedišta
Materijali (osnovni)	PVC, PEHD, PP, PVDF, PTFE
Sedišta	PTFE
Zaptivači	EPDM, FPM (viton)
Temperatura primene	PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C · PTFE -50–150°C
Veza sa cevovodom	Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje
Standardi	Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu

Technical documentation

Pozicije, materijali i
dimenzije po izvedbama.

Sastav materijala (Tabela 1) i dimenzionalne tabele po četiri standardne izvedbe: RZV-P (prirubnica), RZV-Z (zavarivanje), RZV-N (navoj), RZV-S (sučeono).

Construction view

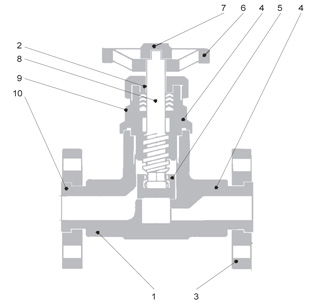

Ravni zaporni ventil — sklop

Ravni zaporni ventil sa prirubnicom - sklop

RZV · PN 10 Ravni zaporni ventil sa prirubnicom (RZV-P)

Technical summary

Key parameters

TypeRZV-P / RZV-Z / RZV-N / RZV-S
DN15 – 100
PN10
ZatvaračPečurka + sedište
SeatPTFE
O-prstenEPDM / FPM

Tabela 1 · Sastav

Sastavni delovi i materijali

Position	Name	Material
1	Body	PVC/PEHD/PP/PVDF/PTFE
2	Pritezna navrtka	PVC/PEHD/PP/PVDF/PTFE
3	Prirubnica	PVC/PEHD/PP/PVDF/PTFE
4	O-ring	EPDM/FPM
5	Pečurka	PVC/PEHD/PP/PVDF/PTFE
6	Ručni točak	PVC/PEHD/PP/PVDF/PTFE
7	Kapa	PVC/PEHD/PP/PVDF/PTFE
8	Stem	PVC/PEHD/PP/PVDF/PTFE
9	Poklopac	PVC/PEHD/PP/PVDF/PTFE
10	End connection	PVC/PEHD/PP/PVDF/PTFE

Tabela 2 · Sklop

Sklop (Hmax, ØR)

DN	15	20	25	32	40	50	65	80	110
Ødo	15	20	25	32	40	50	58	68	90
Hmax	130	140	160	165	245	260	290	330	390
ØR	65	65	90	90	135	135	200	200	250

Tabela 3 · RZV-P

Sa prirubnicom (RZV-P)

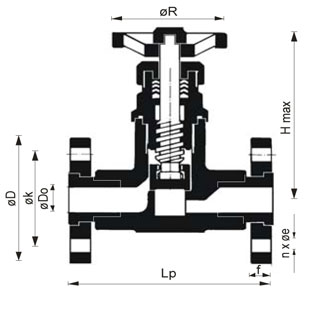

Dimenziona skica RZV-P

DN	15	20	25	32	40	50	65	80	110
Lp	130	150	160	180	200	230	290	310	350
ØD	95	105	115	140	150	165	185	200	220
ØK	65	75	85	100	110	125	145	160	180
f	18	20	20	20	20	22	24	24	27
Øe	14	14	14	18	18	18	18	18	18
n	4	4	4	4	4	4	4	8	8

Tabela 4 · RZV-Z

Za zavarivanje (RZV-Z)

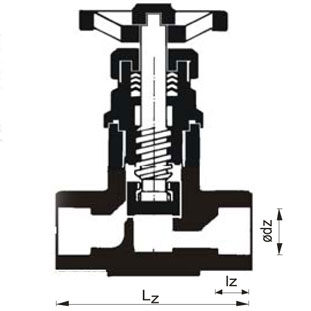

Dimenziona skica RZV-Z

DN	15	20	25	32	40	50	65	80	110
Ødz	20	25	32	40	50	63	75	90	110
Lz	102	120	131	150	163	197	239	288	371
Iz	16	19	22	26	31	38	44	51	61

Tabela 5 · RZV-N

Sa navojem (RZV-N)

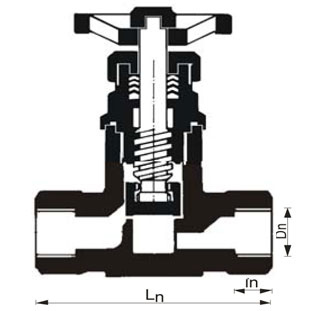

Dimenziona skica RZV-N

DN	15	20	25	32	40	50	65	80	110
Dn	1/2"	3/4"	1"	5/4"	6/4"	2"	2 1/2"	3"	4"
Ln	97	118	136	149	170	187	215	264	360
In	15	17	20	22	25	28	32	35	45

Tabela 6 · RZV-S

Za sučeono zavarivanje (RZV-S)

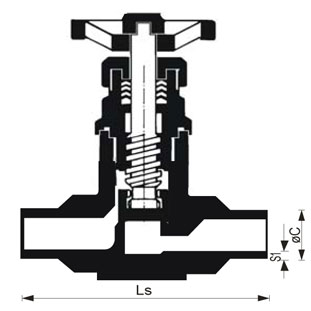

Dimenziona skica RZV-S

DN	15	20	25	32	40	50	65	80	110
S1	2,5	2,7	3	3,6	4,6	5,8	6,9	8,2	10
LS	119	140	150	171	191	220	230	322	369
Øin	20	25	32	40	50	63	75	90	110
