EMV — sklop
EMV
Elektromagnetni ventil — direktno dejstvo, NC
Armature i pumpe visoke hemijske rezistencije
Elektromagnetni
Elektromagnetni
ventili (EMV).
Ventil direktnog dejstva, normalno zatvoren. Konstrukcija obezbeđuje visoku učestalost otvaranja i zatvaranja. Membrana sprečava ulazak fluida u zonu elektromagneta. Električni priključak: ISO 4400 / DIN 43650 (Pg 9). Trajni pogon ED-100%.
Plastika
Ključni parametri za
pravilan izbor.
Električni priključak prema ISO 4400 / DIN 43650, kablovska uvodnica Pg 9.
Snaga19 W / 24 VADC / AC
Napon24 / 220 VDC / AC
RežimED-100%Trajni pogon
Temperatura-20 do 50°CRadna
| Funkcija | Ventil direktnog dejstva, normalno zatvoren (NC); membrana izoluje elektromagnet |
|---|---|
| Električni priključak | Četvorougaoni konektor sa kablovskom uvodnicom Pg 9 (ISO 4400 / DIN 43650) |
| Snaga | 19 W (DC) / 24 VA (AC) |
| Napon | 24 V DC · 24 V/50–60 Hz · 220 V/50–60 Hz |
| Struja | 0,8 A (24 V DC) · 1 A (24 V AC) · 0,11 A (220 V AC) |
| Režim rada | TP — trajni pogon (ED-100%) |
| Materijali (osnovni) | PVC, PEHD, PP, PVDF, PTFE |
| Zaptivači | EPDM, FPM (viton) |
| Temperatura primene | -20°C do 50°C |
| Veza sa cevovodom | Navoj G, NPT, M |
Materijali i
dimenzije po otvoru.
Sastav (Tabela 1), protočni Kv koeficijent po nazivnom otvoru (Tabela 2) i dimenzije sklopa (Tabela 3).
EMV
Elektromagnetni ventil — direktno dejstvo, NC
Key parameters
- TypeEMV
- DejstvoDirektno, NC
- Snaga19 W / 24 VA
- Napon24 V DC · 24 / 220 V AC
- RežimED-100%
- VezaNavoj G / NPT / M

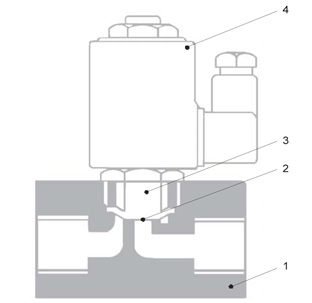

Sastavni delovi i materijali
| Position | Name | Material |
|---|---|---|
| 1 | Body | PVC/PEHD/PP/PVDF/PTFE |
| 2 | Membrana | EPDM/FPME |
| 3 | Pečurka | PVC/PEHD/PP/PVDF/PTFE |
| 4 | Elektromagnet |
Protočni Kv koeficijent i max. pritisak
| Nazivni otvor Ds (mm) | Kv (l/min) | Max. radni pritisak (bar) | Priključak |
|---|---|---|---|
| 2 | 2,3 | 10 | G 1/4" |
| 2,5 | 3,5 | 10 | |
| 3,5 | 5,5 | 10 | |
| 5 | 10 | 10 | G* 1/2" |
| 6,3 | 14 | 6 | |
| 8 | 20 | 3 | |
| 10 | 28 | 2 | |
| 12 | 36 | 1 | |
| 15 | 48 | 1 | |
| * po zahtevu isporučujemo G 3/4" i G 1" | |||

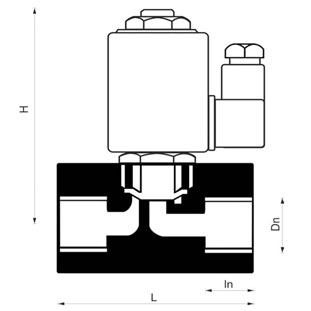

Dimenzije po nazivnom otvoru
| ØDs | 2 | 2,5 | 3,5 | 5 | 6,3 | 8 | 10 | 12 | 15 |
|---|---|---|---|---|---|---|---|---|---|
| L | 60 | 60 | 60 | 65 | 65 | 65 | 65 | 65 | 65 |
| Dn | 1/4" | 1/4" | 1/4" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
| H | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Ln | 13 | 13 | 13 | 15 | 15 | 15 | 15 | 15 | 15 |
Do you need exact technical data?
Pošaljite zahtev sa parametrima sistema (medij, temperatura, pritisak, napon napajanja, učestalost rada).
