Armature i pumpe visoke hemijske rezistencije

Wafer
check valves.

Name: Nepovratne klapne
Brand: KB Armature

Koristi se za obezbeđenje jednosmernog protoka u cevovodima. Klapna se otvara na pritiscima većim od 0,1 bar; zatvaranje se vrši na minimalnom pritisku od 0,2–0,5 bar. Izvedbe: prirubnica (NKL-P), zavarivanje (NKL-Z), navoj (NKL-N) i sučeono zavarivanje (NKL-S).

Send a technical inquiry Download catalog ← Back to Fittings and pumps

Key specifications

Ključni parametri za
pravilan izbor.

Materijali, nazivni pritisci, nazivni otvori i temperaturni opsezi prema standardima EN 558-1 i ISO 7005 / EN 1092 / DIN 2501.

DN15 – 100Nazivni otvori

PN10Nazivni pritisak

Otvaranje0,1 barMinimalno

Zatvaranje0,2–0,5 barMinimalno

Pregled ključnih specifikacija
Funkcija	Obezbeđenje jednosmernog protoka u cevovodima
Otvaranje	Na pritiscima većim od 0,1 bar
Zatvaranje	Na minimalnom pritisku 0,2–0,5 bar
Materijali (osnovni)	PVC, PEHD, PP, PVDF, PTFE
Sedišta	PTFE
Zaptivači	EPDM, FPM (viton)
Temperatura primene	PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C · PTFE -50–150°C
Veza sa cevovodom	Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje
Standardi	Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu

Technical documentation

Materijali i
dimenzije po izvedbama.

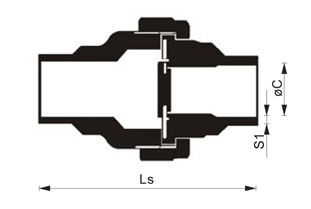

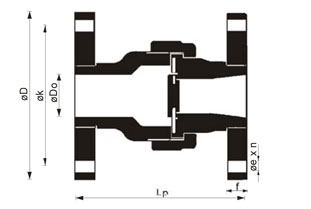

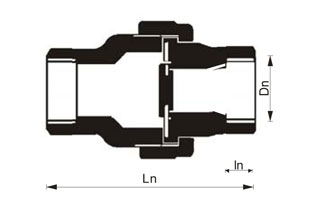

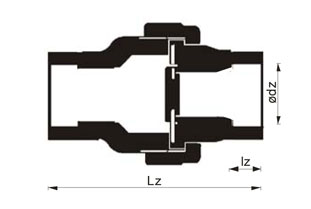

Sastav materijala (Tabela 1) i dimenzionalne tabele po četiri standardne izvedbe: NKL-P, NKL-Z, NKL-N, NKL-S.

Construction view

Nepovratna klapna — sklop

NKL · PN 10 Nepovratna klapna — jednosmerni protok

Technical summary

Key parameters

TypeNKL-P / NKL-Z / NKL-N / NKL-S
DN15 – 100
PN10
Otvaranje≥ 0,1 bar
Zatvaranje0,2–0,5 bar
SeatPTFE

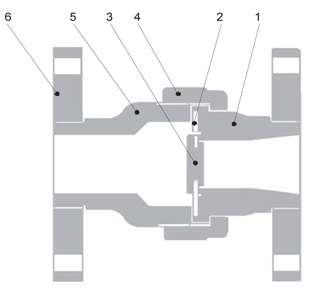

Tabela 1 · Sastav

Sastavni delovi i materijali

Position	Name	Material
1	Body	PVC/PEHD/PP/PVDF/PTFE
2	Klapna	EPDM/FPM
3	Pečurka	PVC/PEHD/PP/PVDF/PTFE
4	Pritezna navrtka	PVC/PEHD/PP/PVDF/PTFE
5	End connection	PVC/PEHD/PP/PVDF/PTFE
6	Prirubnica	PVC/PEHD/PP/PVDF/PTFE
