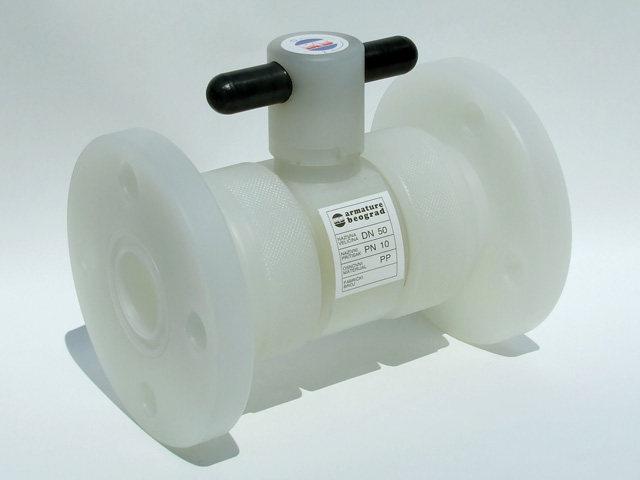

Loptasta slavina sa sigurnosnim blokom KB Armature

Key specifications

Ključni parametri za
pravilan izbor.

Materijali, nazivni pritisci, nazivni otvori i temperaturni opsezi prema standardima EN 558-1 i ISO 7005 / EN 1092 / DIN 2501.

DN15 – 100Nazivni otvori

PN10Nazivni pritisak

MaterialsPP · PVDFPVC/PEHD/PTFE

Temperaturado 150°CPTFE

Pregled ključnih specifikacija
Funkcija	Zaporni organ u cevovodu sa sigurnosnim blokom za odvajanje priključaka
Materijali (osnovni)	PVC, PEHD, PP, PVDF, PTFE
Sedišta	PTFE
Zaptivači	EPDM, FPM (viton)
Temperatura primene	PVC 0–50°C · PEHD -20–60°C · PP -20–80°C · PVDF -40–120°C · PTFE -50–150°C
Veza sa cevovodom	Prirubnica · navoj G/M/NPT · zavarivanje i lepljenje · sučeono zavarivanje
Standardi	Ugradbene mere EN 558-1 · priključne mere ISO 7005 / EN 1092 / DIN 2501 PN 10 · JIS/ANSI/GOST po zahtevu

Technical documentation

Pozicije, materijali i
dimenzije po izvedbama.

Skica pozicija, sastav materijala (Tabela 1) i dimenzionalne tabele po četiri standardne izvedbe: prirubnica, zavarivanje, navoj i sučeono zavarivanje.

Construction view

Pozicije i sklop

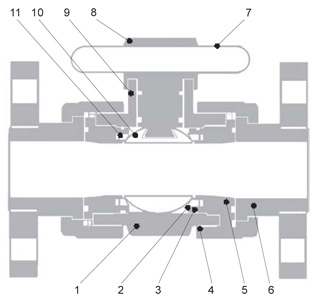

Pozicije sklopa - loptaste slavine sa sigurnosnim blokom

LS · PN 10 Loptaste slavine sa sigurnosnim blokom — pozicije 1–11

Technical summary

Key parameters

TypeLS-P / LS-Z / LS-N / LS-S
DN15 – 100
PN10
SeatPTFE
O-prstenEPDM / FPM
VezaPrirubnica / navoj / zavarivanje

Tabela 1 · Sastav

Sastavni delovi i materijali

Position	Name	Material
1	Body	PVC/PEHD/PP/PVDF/PTFE
2	Navojni prsten	PVC/PEHD/PP/PVDF/PTFE
3	O-ring	EPDM/FPM
4	Pritezna navrtka	PVC/PEHD/PP/PVDF/PTFE
5	O-ring	EPDM/FPM
6	End connection	PVC/PEHD/PP/PVDF/PTFE
7	Handle	PVC/PEHD/PP/PVDF/PTFE
8	Stem	PVC/PEHD/PP/PVDF/PTFE
9	O-ring	EPDM/FPM
10	Ball	PVC/PEHD/PP/PVDF/PTFE
11	Seat	PTFE

Tabela 2 · Sklop

Dimenzije sklopa (Hmax, R)

DN	15	20	25	32	40	50	65	80	100
Ødo	15	20	25	32	40	50	58	68	90
Hmax	75	85	85	95	105	110	125	135	150
R	90	90	100	110	120	140	150	220	220

Tabela 3 · LS-P

Sa prirubnicom (LS-P)

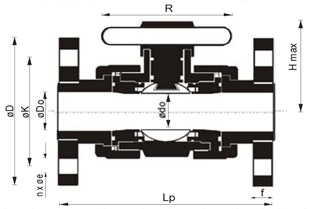

Dimenziona skica LS-P

DN	15	20	25	32	40	50	65	80	100
Lp	130	150	160	180	200	230	290	310	350
ØD	95	105	115	140	150	165	185	200	220
ØK	65	75	85	100	110	125	145	160	180
f	14	16	16	18	18	20	20	22	25
Øe	14	14	14	18	18	18	18	18	18
n	4	4	4	4	4	4	4	8	8

Tabela 4 · LS-Z

Za zavarivanje (LS-Z)

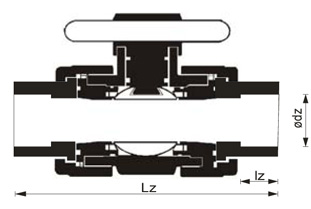

Dimenziona skica LS-Z

DN	15	20	25	32	40	50	65	80	100
Ødz	20	25	32	40	50	63	75	90	110
Lz	102	120	131	150	163	197	239	288	371
Iz	16	19	22	26	31	38	44	51	51

Tabela 5 · LS-N

Sa navojem (LS-N)

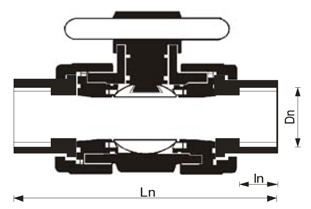

Dimenziona skica LS-N

DN	15	20	25	32	40	50	65	80	100
Dn	1/2"	3/4"	1"	5/4"	6/4"	2"	2 1/2"	3"	4"
Ln	97	118	136	149	170	187	215	264	360
In	15	17	20	22	25	28	32	35	45

Tabela 6 · LS-S

Za sučeono zavarivanje (LS-S)

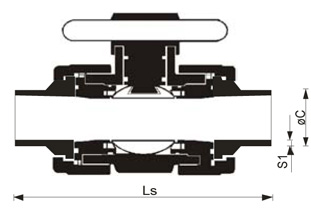

Dimenziona skica LS-S

DN	15	20	25	32	40	50	65	80	100
S1	2,5	2,7	3	3,6	4,6	5,8	6,9	8,2	10
LS	119	140	150	171	191	220	230	322	369
Øln	20	25	32	40	50	63	75	90	110
